Λεπτομέρειες:
|
| Μάρκα: | GSKA | Σειρά θερμοκρασίας: | -70-150 |
|---|---|---|---|
| Απόκλιση θερμοκρασίας: | ≤±2ºC (κανένα φορτίο) | Θόρυβος: | ≤65dB |
| Αριθμό μοντέλου: | Περίπατος στην αίθουσα δοκιμής | Διακύμανση Emperature: | ≤±0.5ºC (κανένα φορτίο) |
| Χωρητικότητα φορτίων θερμότητας: | Προσαρμοσμένος | Χωρητικότητα φορτίων πατωμάτων: | 300kg/sqm |
| Επισημαίνω: | Αίθουσα δοκιμής υγρασίας θερμοκρασίας,Αίθουσα υγρασίας θερμοκρασίας |
||

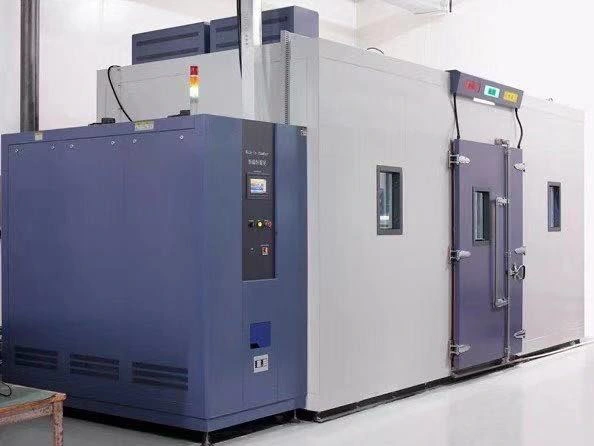

Προσαρμοσμένος γρήγορος περίπατος αλλαγής στην αίθουσα κλίματος για την περιβαλλοντική αξιοπιστία

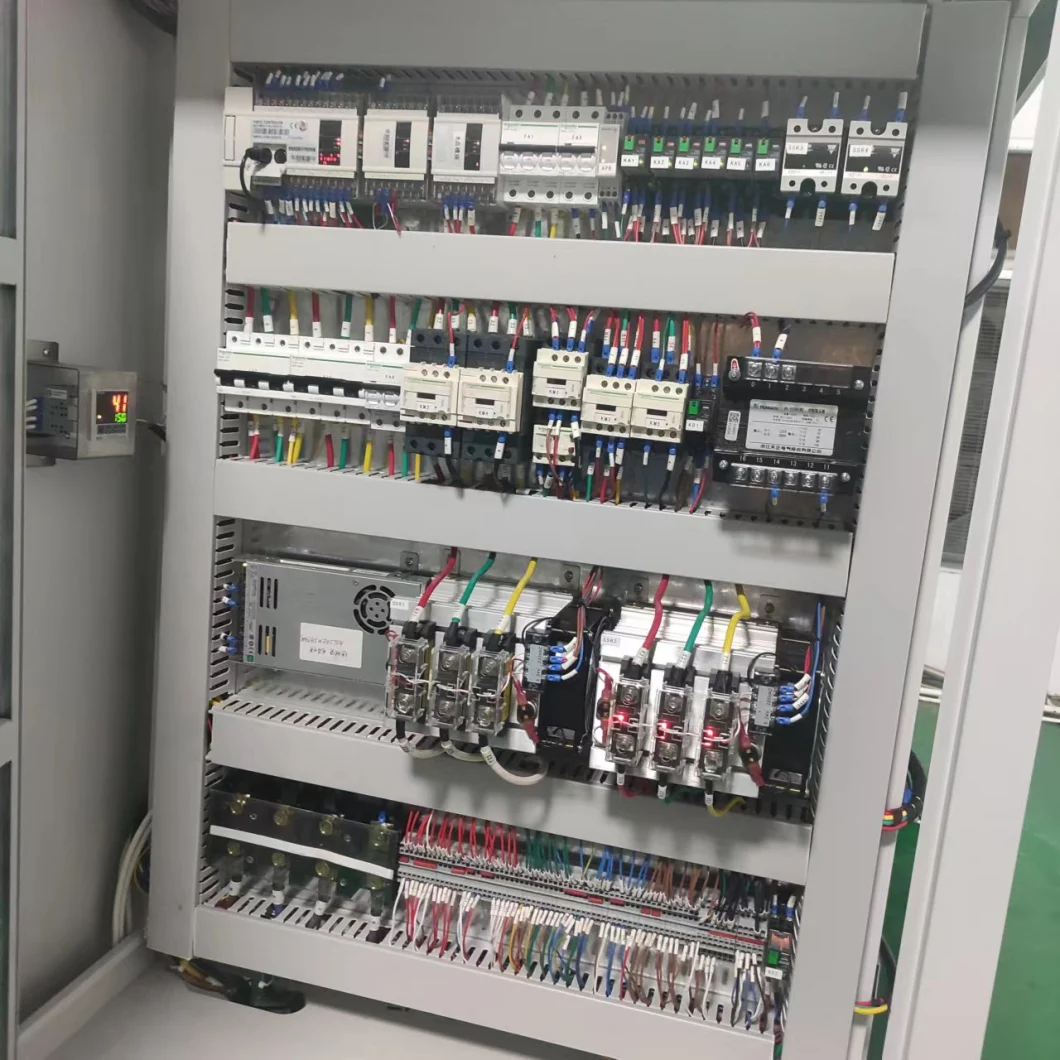

Ηλεκτρική επιτροπή:
όλοι οι συνδετήρες δύναμης, λογική ελέγχου δύναμης συσκευών προστασίας ενσωμάτωσαν το πίνακα ελέγχου που ενσωματώθηκε στην αίθουσα
όλα καλώδια που κολλιούνται τα ηλεκτρικά με τον αριθμό ταυτότητας
όλο το ηλεκτρικό κύκλωμα λειτουργίας που εξοπλίζεται με τη συσκευή ασφάλειάς του που διακόπτει το σχετικό κύκλωμα ή την ολόκληρη δοκιμή
αίθουσα εάν ένας ελαττωματικός αναπτύσσεται
όλα τα ηλεκτρικά συστήματα συμμορφώνονται με τον αναγνωρισμένο τεχνικό κανονισμό καθώς επίσης και με τους κανονισμούς πρόληψης ατυχήματος.
Αντίστοιχα πρότυπα:
1. Iec60068-2-1,1990 εξεταστική μέθοδος χαμηλής θερμοκρασίας
2. Iec60068-2-2,1974 υψηλής θερμοκρασίας εξεταστικές μέθοδοι
3. GJB150.3 υψηλής θερμοκρασίας εξεταστική μέθοδος
4. GJB150.4 εξεταστική μέθοδος χαμηλής θερμοκρασίας
5. GB11158 τεχνικοί όροι για το υψηλής θερμοκρασίας κιβώτιο δοκιμής
6. GB10589-89 τεχνικοί όροι για το κιβώτιο δοκιμής χαμηλής θερμοκρασίας
7. GB/T2423.1-2001 εξεταστικές μέθοδοι χαμηλής θερμοκρασίας
8. GB/T2423.2-2001 υψηλής θερμοκρασίας εξεταστικές μέθοδοι
9. GB/T2423.22-2001 εξεταστική μέθοδος θερμοκρασίας
10. GB10592-89 τεχνικοί όροι για το κιβώτιο δοκιμής υψηλής και χαμηλής θερμοκρασίας
Κύριο χαρακτηριστικό γνώρισμα της εισαγώμενης περιβαλλοντικής αίθουσας σταθερότητας υγρασίας θερμοκρασίας:
1. Προγραμματίσημος ελεγκτής με RS232C, έλεγχος επιτροπής αφής 7 ″ LCD
2. Εσωτερικό, γαλβανισμένο εξωτερικό φύλλων χάλυβα χάλυβα Stainess
3. 2pcs η φόρτωση ανοξείδωτου τοποθετεί σε ράφι ελεύθερο
4. Παράθυρο εξέτασης Multipane με τη θερμάστρα
5. feed-through διαμέτρων 60mm λιμένας
6. Στάση πατωμάτων με τους κάστορες
Περιγραφή προϊόντων:
| Όνομα προϊόντων | Gska-1026A |
| Μέγεθος | Προσαρμοσμένος |
| Σειρά θερμοκρασίας | -70-150 |
| Διακύμανση θερμοκρασίας | ≤±0.5ºC (κανένα φορτίο) |
| Απόκλιση θερμοκρασίας | ≤±2ºC (κανένα φορτίο) |
| Ομοιομορφία θερμοκρασίας | ≤2ºC (κανένα φορτίο) |
| Άνοδος θερμοκρασίας και ποσοστό πτώσης | 0.8-1.5ºC/min (μη γραμμικές άνοδος και πτώση θερμοκρασίας σε κανένα φορτίο) |
| Χωρητικότητα φορτίων θερμότητας | προσαρμοσμένος |
| Θόρυβος | ≤65dB |
| Χωρητικότητα φορτίων πατωμάτων | 300kg/sqm |
| Υλικό | Εσωτερικό υλικό κιβωτίων: SUS 304 σκληραγωγημένο ανοξείδωτου πιάτο θερμότητας και. Εξωτερικό υλικό κιβωτίων: υλικό πιάτων χάλυβα χρώματος 0.8mm υψηλής εντάσεως Η τοπ καρίνα: ανυψωμένος και υποστηριγμένος για να αποτρέψει τη μακροπρόθεσμη χρήση της παραμόρφωσης Υλικό μόνωσης: βαμβάκι γυαλιού υψηλής πυκνότητας και υψηλής αντοχής PU υλικό μόνωσης αφρού Θερμοκρασία-ανθεκτική υψηλής θερμοκρασίας συμπίεση διπλός-στρώματος |
| Σύστημα ψύξης | Το σύστημα ψύξης: αποτελεσμένος από έναν semi-hermetic χαμηλής θερμοκρασίας συμπιεστή. Ο συμπιεστής έχει τα χαρακτηριστικά της συμπαγούς δομής, της χαμηλής δόνησης, της χαμηλού θορύβου, υψηλής ενέργειας αναλογίας αποδοτικότητας, και της μεγάλης ικανότητας ψύξης υπό τους όρους χαμηλής θερμοκρασίας. Το βελτιστοποιημένο σχέδιο του συστήματος ψύξης μείωσε τις λειτουργικές δαπάνες και αύξησε την αξιοπιστία. Μέθοδος ψύξης συμπιεστών: water-cooled |
| Εξαερισμός αέρα | Ο φυγοκεντρικός ανεμιστήρας στέλνει τον αέρα οριζόντια, και υιοθετεί το σχέδιο της αριστερής και δεξιάς οπής αερισμού και του μέσου επιστροφής αέρα. Είναι καταλληλότερο για τη γήρανση των στοιχείων δοκιμής στο δωμάτιο, το οποίο μπορεί αποτελεσματικά να πάρει μαζί τη θερμότητα των στοιχείων δοκιμής οι ίδιοι. Η ταχύτητα ανέμου και η πίεση αέρα ανταποκρίνονται στα πρότυπα δοκιμής, και η θερμοκρασία σταθεροποιεί γρήγορα τη στιγμή του ανοίγματος και του κλεισίματος της πόρτας, που εξασφαλίζει ομοιόμορφη εσωτερική θερμοκρασία. |
| Φωτισμός | Explosionproof λαμπτήρας 40W/AC220V των οδηγήσεων υψηλός-φωτεινότητας και εξοικονόμησης ενέργειας (περίπου ένας ηλεκτρικός λαμπτήρας τακτοποιείται για κάθε 8-10 τετραγωνικά μέτρα της ανώτατης περιοχής, και η εσωτερική φωτεινότητα μπορεί να φθάσει περισσότερο από 100LUX |
| Πόρτα | Ηλεκτρικό εκατ. (WxH) πορτών 120 X 210 πύλη διαφυγών πυλών ασφάλειας (90 X 210) εκατ. Βαλβίδα ελέγχου ισορροπίας πίεσης με το εσωτερικό και εξωτερικό κιβώτιο |
| Παράθυρο | Πολυστρωματικό κενό παράθυρο W400*H700mm γυαλιού |
| Πίνακας ελέγχου | Ελεγκτής θερμοκρασίας, διακόπτης ισχύος ελέγχου, (λειτουργία, λήξη δοκιμής, πέρα-θερμοκρασία) δείκτης θέσης τρεις-χρώματος, σειρήνα, δείκτης εξάτμισης, ανάβοντας διακόπτης, προστάτης πέρα-θερμοκρασίας, τριφασικός τρέχων δείκτης, δείκτης τάσης, διακόπτης μεταστροφής τάσης, κ.λπ. Η θέση εγκαταστάσεων του πίνακα ελέγχου ποικίλλει με τη θέση εγκαταστάσεων της πόρτας το φως δεικτών τρεις-χρώματος μπορεί να εγκατασταθεί χωριστά στις συσσωρευμένες περιοχές, έτσι ώστε το σχετικό προσωπικό μπορεί να αντιδράσει γρήγορα όταν οι εργαστηριακοί συναγερμοί. (Η συγκεκριμένη θέση του πίνακα ελέγχου και του φωτός δεικτών τρεις-χρώματος είναι βασισμένη στο σχέδιο σχεδίου) |
| Γραφείο ελέγχου διανομής δύναμης | Τηλεφωνικό κέντρο ανεμιστήρων Διακόπτης αέρα κύριας δύναμης Το ηλεκτρικό σχέδιο ελέγχου αναφέρεται στο «σχέδιο της χαμηλής τάσης διανομής δύναμης» GB50054-95, «σχέδιο της παροχής ηλεκτρικού ρεύματος και διανομή» GB50052, «κατασκευή και αποδοχή να στηρίξει τις συσκευές της ηλεκτρικής εφαρμοσμένης μηχανικής» GB50169-92 εγκατάστασης Όλα τα ηλεκτρονικά τμήματα και τα κυκλώματα ελέγχου είναι εξοπλισμένα με τα σημάδια και τους αριθμούς καλωδίων για να τυποποιήσουν την ηλεκτρική συνέλευση και να διευκολύνουν την επιθεώρηση και τη συντήρηση: |
| Σύστημα θέρμανσης | ?????????? σε σχήμα υ υψηλής απόδοσης θερμάστρα κραμάτων νικέλιο-χρωμίου σωλήνων θερμαντικών σωμάτων, αυτόματος υπολογισμός του μεγάλης ακρίβειας ελέγχου PID+SSR (κύκλος υπολογισμού: 1~4S μπορεί να τεθεί), έτσι ώστε η απώλεια θερμότητας είναι ισοδύναμη με την ικανότητα θέρμανσης, τρόπος ελέγχου θερμαστρών: μη-επαφή και άλλη περιοδική ρύθμιση πλάτους σφυγμού, SSR (στερεάς κατάστασης ηλεκτρονόμος) |
| Σύστημα ελέγχου | 7-ίντσα οθόνη αφής χρώματος με την κινεζική/αγγλική επίδειξη + γερμανική ενότητα ελέγχου Siemens. Ο ελεγκτής υιοθετεί την οθόνη αφής χρώματος LCD, και το σύστημα ελέγχου υιοθετεί τον ανθρώπου-μηχανής διάλογο έχει ένα αυτόματο, ευφυές και εξανθρωπισμένο σχέδιο. Το σύστημα ελέγχου υιοθετεί μια διπλής κατεύθυνσης εισαγωγή και έναν διπλής κατεύθυνσης τρόπο ελέγχου παραγωγής για να ελέγξει τη θερμοκρασία, και μπορεί να επιδείξει το λειτουργούντα χρόνο, τη θέση εργασίας της θερμάστρας, τη μονάδα ψύξης, και τον ανεμιστήρα. Το σύστημα θέρμανσης, το σύστημα ψύξης, ο ανεμιστήρας κυκλοφορίας και άλλα υποσυστήματα μπορούν να συνδυαστούν αυτόματα για να εξασφαλίσουν την υψηλή ποιότητα ελέγχου του ολόκληρου συστήματος ελέγχου θερμοκρασίας το σύστημα ελέγχου έχει επίσης τις λειτουργίες μόνος-ανίχνευσης και αυτοδιάγνωσης, και επιδεικνύει αυτόματα τα ελαττώματα και τους συναγερμούς. Rs-232 λογισμικό διεπαφών επικοινωνίας. Το λογισμικό συστημάτων σχεδιάζεται βασισμένος στην πλατφόρμα παραθύρων, και έχει ένα ευρύ φάσμα της προσαρμοστικότητας, της ασφάλειας, της αξιοπιστίας και της προόδου με άλλα λογισμικό και υλικό. Η οθόνη επίδειξης μπορεί άμεσα να επιδείξει και να θέσει τις διάφορες λειτουργούσες παραμέτρους, λειτουργών χρόνος, που λειτουργεί τη θέση του συστήματος μονάδων και θέρμανσης ψύξης. Μπορεί αυτόματα και έγκαιρα στοιχεία θερμοκρασίας αρχείων, καταγράφεται και αποθηκευμένος στον οικοδεσπότη υπολογιστή υπό μορφή υπερέχετε τον υπολογισμό με λογιστικό φύλλο (spreadsheet), ο οποίος μπορεί να καταγράψει και να σώσει κάθε στοιχείο δοκιμής για πολύ καιρό και τη μεγάλη περιεκτικότητα για την ανάλυση, την ταξινόμηση και την εκτύπωση ανά πάσα στιγμή. Οι κύριοι δείκτες απόδοσης TEMP του προγραμματίσημου ελεγκτή θερμοκρασίας: . Ακρίβεια: Θερμοκρασία ±0.1%+1digit F.S. . Ψήφισμα: Θερμοκρασία 0.1ºC . Κλίση θερμοκρασίας: 0.1~9.9ºC μπορεί να τεθεί . Με την ανώτερη και χαμηλότερα εφεδρεία ορίου και λειτουργία συναγερμών . Επιλογές σημάτων εισαγωγής δύο θερμοκρασιών, επιλογές PT 100Ω ή των MV δύο . Παραγωγή μετατροπής θερμοκρασίας: 10mv/1ºC .3 ομάδες τοποθετήσεων παραμέτρου ελέγχου P.I.D, αυτόματος υπολογισμός P.I.D Λειτουργία επίδειξης οθόνης: . Ο διάλογος οθόνης χρήσης, καμία βασική εισαγωγή απαιτείται, η οθόνη αγγίζει άμεσα τις επιλογές . Η ρύθμιση θερμοκρασίας (SV) και η πραγματική αξία (PV) επιδεικνύονται άμεσα . Μπορέστε να επιδείξετε τον τρέχοντα αριθμό προγράμματος εκτέλεσης, αριθμός τμήματος, που παραμένει χρόνος και τα κύκλος ζωών . Συσσωρευτική χρονική λειτουργία τρεξίματος . Η θέτοντας αξία προγράμματος θερμοκρασίας επιδεικνύεται σε μια γραφική καμπύλη, με τη σε πραγματικό χρόνο λειτουργία εκτέλεσης καμπυλών προγράμματος επίδειξης . Με μια χωριστή οθόνη έκδοσης προγράμματος, κάθε σελίδα μπορεί να εισαγάγει 5 τμήματα της θερμοκρασίας, υγρασία, χρόνος . Σταθερό σημείο ή επίδειξη θέσης δράσης προγράμματος . Η οθόνη μπορεί να ρυθμιστεί για το backlight Η λειτουργία προστασίας επίδειξης οθόνης μπορεί να τεθεί το χρονόμετρο, το ΧΡΟΝΟΜΕΤΡΟ ή το χειρωνακτικό κλείσιμο Η ικανότητα και ο έλεγχος προγράμματος λειτουργούν: . Ποσό προγραμμάτων που μπορεί να χρησιμοποιηθεί: μέχρι 120 ομάδες . Διαθέσιμη ικανότητα μνήμης: 1200 ΤΜΗΜΑΤΑ . Οι εντολές μπορούν να εκτελεσθούν επανειλημμένα: κάθε εντολή μπορεί να είναι μέχρι 999 φορές . Η παραγωγή του προγράμματος υιοθετεί το ύφος διαλόγου, λειτουργίες με την έκδοση, του καθαρισμού, της παρεμβολής και του άλλου . Με 2 σύνολα ελέγχου παραγωγής χρονικών σημάτων (μπορεί να ελέγξει τη ON/OFF δράση του DUT) . Κατά τη διάρκεια της εκτέλεσης προγράμματος, έχει τη λειτουργία του πηδήματος και του κρατήματος .SEGMENT χρόνος που θέτει 0~99Hr59min. Με δύναμη-από τη μνήμη προγράμματος, θα αρχίσει αυτόματα και θα συνεχίσει για να εκτελεί το πρόγραμμα αφότου αποκαθίσταται η δύναμη . Με τη διεπαφή επικοινωνίας rs-232C και τη διεπαφή USB Η καμπύλη γραφικών παραστάσεων μπορεί να επιδειχθεί σε πραγματικό - χρόνος όταν εκτελείται το πρόγραμμα . Με τη σχεδιασμένη λειτουργία ξεκινήματος και κλεισίματος . Με τη λειτουργία ρύθμισης ημερομηνίας και χρόνου . Κλειδί και λειτουργία κλειδωμάτων οθόνης (ΚΛΕΙΔΑΡΙΑ) |
| Λειτουργία συναγερμών | Ο εξοπλισμός είναι εξοπλισμένος με τις λειτουργίες συναγερμών όπως η προστασία πέρα-θερμοκρασίας, η προστασία υπερθέρμανσης μηχανών, over-current η προστασία, ο συναγερμός πέρα-κάτω από-τάσης, ο ανώμαλος συναγερμός εισαγωγής, η ανωμαλία ελέγχων θερμοκρασίας, κ.λπ. Ο τρόπος συναγερμών είναι υγιής και ελαφρύς συναγερμός σειρήνων, ήχος |
| Προστασία ασφάλειας | Διακόπτες διαρροής Αντιμπλοκαριστική συσκευή προστασίας πορτών γρήγορο φως «των δωματίων». Πέρα από τον προστάτη θερμοκρασίας Μηδέν-πέρασμα πυλών ρευστής δύναμης ελεγκτών θερμαστρών αέρα του καίγοντας πρόληψης προστάτη διακόπτη προστασίας φάσης κάτω από-φάσης αντίστροφου Overcurrent συμπιεστών διακοπτών προστασίας υπερθέρμανσης συμπιεστών διακοπτών υψηλής προστασίας συμπιεστών η προστασία δεν μεταστρέφει κανέναν διακόπτη θρυαλλίδων Κεραμική γρήγορη θρυαλλίδα |
| Καλώδιο | Ένα καλώδιο πέντε-πυρήνων (καλώδιο τέσσερις-πυρήνων + προστατευτικό στηρίζοντας καλώδιο) (5 μέτρα μακρύς) ένα σύνολο θρυαλλίδων (τρωτών |
| Όρος θέσεων εγκατάστασης | Το έδαφος είναι επίπεδο, καλά - αερισμένος, χωρίς εύφλεκτες, εκρηκτικές, διαβρωτικές αέριο και σκόνη. Δεν υπάρχει καμία ισχυρή ηλεκτρομαγνητική πηγή ακτινοβολίας εδώ κοντά. Άλεσε τη μεταφέρουσα ικανότητα της περιοχής: περισσότερο από 300kg/m2 Κατάλληλο διάστημα συντήρησης άδειας γύρω από τον εξοπλισμό |
| Περιβαλλοντική συνθήκη | Θερμοκρασία: 5ºC~35ºC Σχετική υγρασία: ≤ 85%RH Πίεση αέρα: 86~106kpa |
| Τάση εισαγωγής | AC380V τριφασικό τετρασύρματο + προστατευτικό επίγειο καλώδιο Επιτρεπόμενη σειρά διακύμανσης τάσης: Επιτρεπόμενη σειρά διακύμανσης συχνότητας εναλλασσόμενου ρεύματος (1±10%) 380V: (1±1%) 60Hz Η στηρίζοντας αντίσταση του προστατευτικού γήινου καλωδίου είναι λιγότερο από 4Ω TN-s παροχή ηλεκτρικού ρεύματος ή TT παροχή ηλεκτρικού ρεύματος Διαμορφώστε έναν αέρα ή έναν διακόπτη δύναμης με την αντίστοιχη ικανότητα για τον εξοπλισμό επί του τόπου εγκαταστάσεων, και αυτός ο διακόπτης είναι ανεξάρτητος και αφιερωμένος στη χρήση αυτού του εξοπλισμού. Η επιχείρησή μας είναι αρμόδια για τη σύνδεση της παροχής πηγής νερού και ηλεκτρικού ρεύματος έξω από τον εξοπλισμό |
| Δύναμη | Η συνολική δύναμη είναι για 140.0KW (η πραγματική λειτουργούσα δύναμη παραγωγής αφότου είναι η σταθεροποίηση για 60% ή λιγότερους της συνολικής δύναμης, εξαιρέσει της κατανάλωσης ισχύος του καροτσακιού) |
| Το δωμάτιο συνδέει το καλώδιο | 4×75.0mm2+ 1×50.0mm2 |
| Κατάρτιση | Ελεύθερη κατάρτιση του προσωπικού λειτουργίας και συντήρησης (θέση: επί του τόπου επιχείρησης) |
| Εξουσιοδότηση | 2years |
