Λεπτομέρειες:
|
| Συχνότητα: | 5-3000 Hz | Δύναμη ημιτόνου: | 50000N |
|---|---|---|---|
| Δύναμη κλονισμού: | 100000N | Μέθοδος ψύξης: | Αερόψυξη |
| Παροχή ηλεκτρικού ρεύματος: | 3 εναλλασσόμενο ρεύμα 380V ±10% εναλλασσόμενο ρεύμα 50Hz φάσης | Max.Load: | 800kg |
| Μέγιστη επιτάχυνση: | 980m/s2 | Πίνακας φωτογραφικών διαφανειών: | Μπορέστε να προσαρμοστείτε |
| Επισημαίνω: | Εξοπλισμός δοκιμής δόνησης,Σύστημα δοκιμής δόνησης |
||

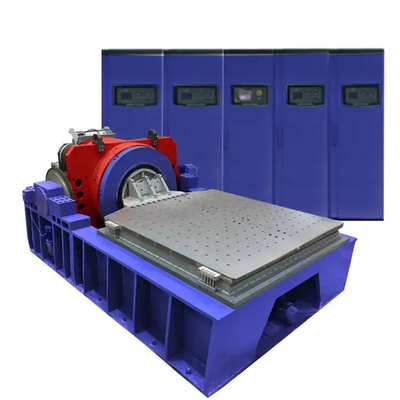

Ηλεκτρομαγνητική δροσισμένη αέρας μηχανή δοκιμής δόνησης υψηλής συχνότητας
Απόδοση συστημάτων:
Η First-order συχνότητα αντήχησης είναι υψηλή και η συχνότητα της χρήσης είναι ευρεία το βελτιστοποιημένο δυναμικό σκελετικό σχέδιο δομών, ειδικά η αδύνατη δομή της κινούμενης δομής που σκελετικό gusset της παραδοσιακής δομής, σχεδιάζεται για να ενισχύσει την ακαμψία μετάδοσης το σύνθετο σταθερό άνεμος δαχτυλίδι και το τύλιγμα συνδέονται με την κόλλα και τη βίδα. Ο βρόχος καλωδίων ενισχύει τη νέα δομή της τρύπας και ενισχύει την ακαμψία του τυλίγματος. Σημαντικά βελτίωσε τη first-order κοινή συχνότητα δόνησης της κινούμενης σπείρας, που υπερβαίνει τα διεθνή παρόμοια προϊόντα.
Η υψηλή δυναμική άνεμος άνεμος reliabilityThe νέα δομή και η νέα τεχνολογία του αρχικού δυναμικού άνεμος δαχτυλιδιού ενίσχυσης βελτιώνουν σημαντικά την αξιοπιστία αντίστασης δόνησης της κινούμενης σπείρας που τυλίγει στην υψηλή ώθηση, την υψηλή δόνηση επιτάχυνσης, τον αντίκτυπο και το υψηλής θερμοκρασίας περιβάλλον.
Υψηλό σχέδιο αεραγωγών επιτραπέζιας ψύξης αερόψυξης efficiencyInnovative ηλεκτρικό: η βελτιωμένη δομή αεραγωγού εισαγωγής, ανώτερο μαγνητικό δαχτυλίδι αντικαθιστά τον κυκλικό κολπίσκο αέρα τύπων τρυπών με το μακρύ κολπίσκο αέρα τύπων αυλακιού η σπείρα διέγερσης υιοθετεί τη μετάβαση κυψελωτού αέρα και το μέσο μαγνητικό δαχτυλίδι υιοθετεί το διπλό αέρα τύπων ροής αέρα η διαδρομή και το χαμηλότερο μαγνητικό δαχτυλίδι υιοθετεί μια νέα δομή όπως ένας wedge-shaped αεραγωγός, ο οποίος βελτιώνει σημαντικά την επίδραση ψύξης.
Ανεμιστήρας:
Ο ανεμιστήρας έχει έναν μοναδικό αεραγωγό και άλλο δομικό σχέδιο, και ο ανεμιστήρας έχει την καλή επίδραση ψύξης και χαμηλού θορύβου.
Οριζόντια και κάθετη δοκιμή:

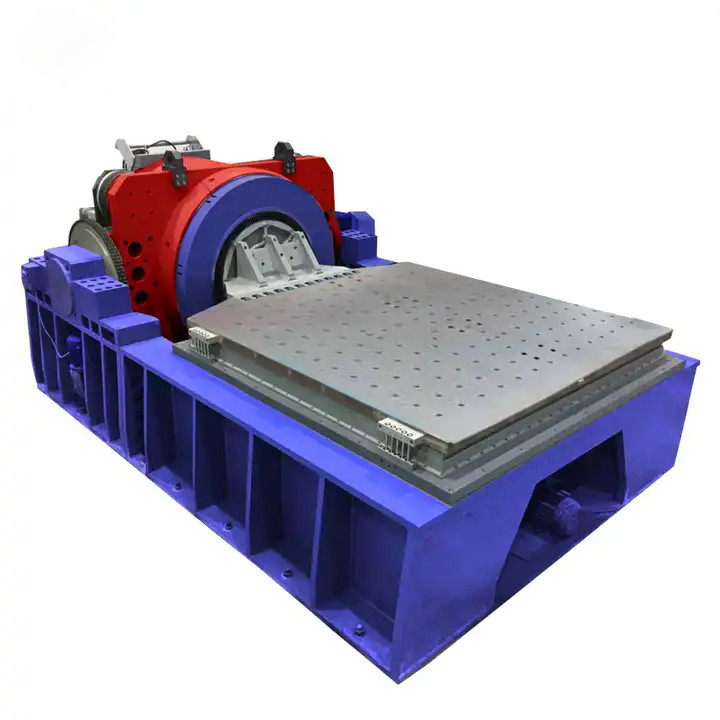

Ο ηλεκτρικός πίνακας δόνησης με την οριζόντια φωτογραφική διαφάνεια μπορεί να χρησιμοποιηθεί για τις οριζόντιες και κάθετες δοκιμές. Η μετατροπή μεταξύ των δύο κατευθύνσεων είναι απλή και εύκολο να κτυπηθεί.
Υιοθετήστε την ενότητα IGBT:
Οι ενισχυτές χαρακτηρίζουν τις αξιόπιστες MOSFET και IGBT ενότητες για την υψηλές σταθερότητα και την αξιοπιστία.
Απόδοση ασφάλειας:
Το προϊόν καλύπτει τις ευρωπαϊκές τυποποιημένες απαιτήσεις δοκιμής, και ένας διακόπτης στάσεων έκτακτης ανάγκης εγκαθίσταται στον ενισχυτή δύναμης για να αποκριθεί αποτελεσματικά στις έκτακτες ανάγκες. Καλύπτει τις απαιτήσεις ασφάλειας των ΗΠΑ UL και CE.
| Στοιχείο | Προδιαγραφή |
| Ηλεκτροδυναμικό σύστημα γεννητριών δόνησης | |
| Εκτιμημένη δύναμη (αιχμή) κάτω από ημιτονοειδή | 32KN |
| Ώθηση αντίκτυπου | 64KN |
| Φάσμα συχνότητας | 200 Hz |
| Συνεχής μετατόπιση | 59 χιλ. PP |
| Μετατόπιση αντίκτυπου | 59 χιλ. PP |
| Μέγιστη εκτιμημένη ταχύτητα (αιχμή αμαρτίας) | 2m/s |
| Μέγιστη επιτάχυνση (αμαρτία) | 0,53 m/s ² |
| Διάμετρος της κίνησης της σπείρας | 445 χιλ. |
| Επιτρεπόμενη αμερόληπτη ροπή φορτίων | 300 Ν•μ |
| Ισοδύναμη μάζα των κινούμενων μερών | 301 γ |
| Αξονική συχνότητα απομόνωσης δόνησης | 2.5 Hz |
| Μέγιστο φορτίο για το δείγμα | 500 κλ |
| Διαρροή μαγνητικής ροής | <10 gauss=""> |
| Κάθετο μέγεθος ελεγκτών δόνησης | 4505×2500×840 χιλ. (L*W*H, χωρίς συσκευασία) |
| Κάθετο βάρος ελεγκτών δόνησης | About5800 κλ (χωρίς συσκευασία) |
| Ενισχυτής δύναμης | |
| Μέγιστη δύναμη παραγωγής | kVA 32 |
| S/N (σήματος προς θόρυβο αναλογία) s-/N | ≥65 DB |
| Εκτιμημένη τάση παραγωγής | 100 Β |
| Αποδοτικότητα μετατροπής | ≥90% |
| Προστασία συστημάτων | Over-voltage παραγωγής, παραγωγή πέρα από τη ροή, ενισχυτής πέρα από τη θερμοκρασία, πίνακας δόνησης πέρα από τη μετατόπιση, οριζόντια φωτογραφική διαφάνεια πέρα από μετατόπιση, αποτυχία συστημάτων ψύξης, κάτω από-τάση δύναμης παραγωγής, αποτυχία μονάδων ενισχυτών, διακοπή ρεύματος διέγερσης, τριφασική αποτυχία παροχής ηλεκτρικού ρεύματος, κ.λπ. |
| Μέγεθος ενισχυτών δύναμης | 1720*1200*850 χιλ. (L*W*H, χωρίς συσκευασία) |
