Πληροφορίες προϊόντων:

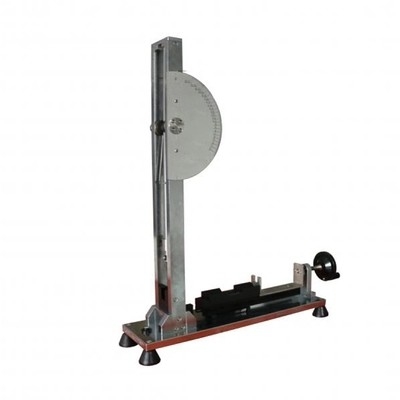

Η συσκευή βαθμολόγησης για το σφυρί άνοιξη σχεδιάζεται και κατασκευάζεται σύμφωνα με τις τυποποιημένες απαιτήσεις iec60068-2-75 και GB2423.55, αυτό χρησιμοποιείται για τη βαθμολόγηση των ελεγκτών σφυριών άνοιξη μεταξύ 0 και 2 J.

Επειδή είναι δύσκολο να μετρήσει άμεσα για την προσφερθείσα ενέργεια του βαθμολογημένου σφυριού άνοιξη, η αρχή βαθμολόγησης αυτής της συσκευής είναι με τη σύγκριση της ενέργειας που υπολογίζεται από τη μάζα του εκκρεμούς και ρίχνει το ύψος.

Η ικανότητα υψηλότερου ψηφίσματος αυτής της συσκευής είναι 0.01J. Ο μηχανισμός απελευθέρωσης χάλυβα βελτιώνεται στο σχέδιο, μπορεί μέγιστο να μειώσει τη δόνηση έχει επιπτώσεις στη δοκιμή όταν αποτελούνται η μίσθωση σφυριών άνοιξη, η ράβδος εκκρεμών και το αεροδιαστημικό ρουλεμάν από τον εισαγόμενο καλής ποιότητας, έτσι ώστε για να βελτιώσουν την ακρίβεια και τη σταθερότητα της συσκευής.

Τεχνικές παράμετροι:

Ειδοποίηση και συντήρηση:

1.The η ράβδος εκκρεμών δεν μπορεί να έχει οποιαδήποτε ταλάντευση προτού να προκληθεί ο ελεγκτής σφυριών άνοιξη.

2.Stop η ταλάντευση της ρόδας απελευθέρωσης μετά από τον ελεγκτή σφυριών άνοιξη προκαλείται

3.Operating περιβάλλον: 25 ±5℃, θερμοκρασία 60-80%, αποτρέπουν τη δόνηση. Διαδικασία για τη βαθμολόγηση των σφυριών άνοιξη:

Αρχή της βαθμολόγησης:

Η αρχή αυτής της διαδικασίας βαθμολόγησης είναι να συγκριθεί η ενέργεια που παρέχεται από ένα σφυρί άνοιξης, το οποίο είναι δύσκολο να μετρηθεί άμεσα, στην ενέργεια ενός εκκρεμούς, που υπολογίζεται από τη μάζα και το ύψος πτώσης του.

Κατασκευή της συσκευής βαθμολόγησης:

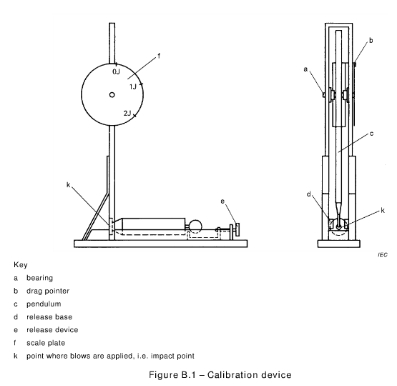

Η συγκεντρωμένη συσκευή βαθμολόγησης παρουσιάζεται στο σχήμα B.1. Εκτός από το πλαίσιο, τα κύρια μέρη είναι ένα ρουλεμάν «α», ένας δείκτης «β» έλξης, ένα εκκρεμές «γ», μια βάση «δ» απελευθέρωσης και μια συσκευή «ε» απελευθέρωσης.

Το κύριο μέρος της συσκευής βαθμολόγησης είναι το εκκρεμές «γ» που παρουσιάζεται στο σχήμα B.2. Στο χαμηλότερο όριο αυτού του εκκρεμούς καθορίζεται ένα ελατήριο χάλυβα με τις λεπτομέρειες που παρουσιάζονται στο σχήμα B.3. Το ελατήριο είναι από χάλυβα άνοιξη, που δεν απαιτεί καμία ειδική μεταχείριση, και καθορίζεται άκαμπτα στο εκκρεμές «γ».
Το σχήμα B.4 παρουσιάζει μερικά μέρη σε μεγάλη κλίμακα

Πρέπει να σημειωθεί ότι αυτό το ελατήριο σχεδιάζεται για τη βαθμολόγηση των σφυριών άνοιξη που έχουν τα χαρακτηριστικά όπως καθορισμένος στον πίνακα 1 για ενεργειακές τιμές ίσες με ή λιγότερο από 1 J. Για τη βαθμολόγηση των σφυριών άνοιξη που έχουν τα χαρακτηριστικά όπως καθορίζονται για 2 J, το ελατήριο του εκκρεμούς της συσκευής βαθμολόγησης θα πρέπει να είναι ενός διαφορετικού σχεδίου.

Προκειμένου να ληφθούν τα κατάλληλα χαρακτηριστικά τριβής του δείκτη, ένα κομμάτι του παχιού υφαμένου υφάσματος τοποθετείται μεταξύ των επιφανειών μετάλλων του ρουλεμάν, τα καλώδια πιάνων που κάμπτονται κατά τέτοιο τρόπο ώστε μια μικρή δύναμη ασκείται ενάντια στο ύφασμα.
Επειδή η συσκευή απελευθέρωσης αφαιρείται κατά τη διάρκεια της βαθμολόγησης της συσκευής βαθμολόγησης, η συσκευή απελευθέρωσης καθορίζεται στη βάση απελευθέρωσης με τη βοήθεια των βιδών.

Μέθοδος βαθμολόγησης της συσκευής βαθμολόγησης:

Η βαθμολόγηση της συσκευής βαθμολόγησης επηρεάζεται με τη χρησιμοποίηση ενός εντυπωσιακού στοιχείου «γ» βαθμολόγησης που λαμβάνεται από ένα ελατήριο-σφυρί, όπως φαίνεται στο σχήμα B.5. Πριν από τη βαθμολόγηση, η συσκευή απελευθέρωσης αφαιρείται από τη συσκευή βαθμολόγησης.

Το εντυπωσιακό στοιχείο βαθμολόγησης αναστέλλεται από τέσσερα νήματα «χ» λινού από τα σημεία αναστολής που τοποθετούνται σε οριζόντιο επίπεδο, 2000 χιλ. επάνω από το σημείο της επαφής μεταξύ του εκκρεμούς και το εντυπωσιακό στοιχείο βαθμολόγησης όταν είναι το τελευταίο στη θέση υπολοίπου του. Το εντυπωσιακό στοιχείο βαθμολόγησης επιτρέπεται για να ταλαντευθεί ενάντια στο εκκρεμές και το σημείο της επαφής υπό τους δυναμικούς όρους, να δείξει «το Κ», θα είναι όχι περισσότερο από 1 χιλ. κάτω από το σημείο της επαφής στη θέση υπολοίπου. Τα σημεία αναστολής θίγονται έπειτα πέρα από μια απόσταση ίση με τη διαφορά και μεταξύ των δύο σημείων επαφής.

Όταν το σύστημα αναστολής ρυθμίζεται, ο άξονας του εντυπωσιακού στοιχείου «γ» βαθμολόγησης θα είναι κάθετος στην επιφάνεια αντίκτυπου του εκκρεμούς «γ» και το εντυπωσιακό στοιχείο βαθμολόγησης θα είναι οριζόντιο τη στιγμή του αντίκτυπου.

Όταν το εντυπωσιακό στοιχείο βαθμολόγησης είναι στη θέση υπολοίπου του, η συσκευή βαθμολόγησης τοποθετείται έτσι ώστε το σημείο «Κ» τοποθετείται ακριβώς στο κεφάλι του εντυπωσιακού στοιχείου βαθμολόγησης.

Για να επιτύχει τα αξιόπιστα αποτελέσματα, η συσκευή βαθμολόγησης καθορίζεται άκαμπτα σε μια ογκώδη υποστήριξη, παραδείγματος χάριν σε ένα δομικό μέρος ενός κτηρίου.

Το ύψος της πτώσης μετριέται στο κέντρο βάρους του εντυπωσιακού στοιχείου βαθμολόγησης και η μέτρηση μπορεί να διευκολυνθεί με τη χρησιμοποίηση μιας υγρής συσκευής επιπέδων που αποτελείται από δύο σωλήνες «j» γυαλιού που διασυνδέονται με τη βοήθεια μιας εύκαμπτης μάνικας. Ένας από τους σωλήνες γυαλιού καθορίζεται και του παρέχεται μια κλίμακα «Ι».

Το εντυπωσιακό στοιχείο βαθμολόγησης μπορεί να κρατηθεί στην ανώτερη θέση του με τη βοήθεια ενός λεπτού νήματος «μ» που, όταν σπάζεται, προκαλεί την απελευθέρωση του εντυπωσιακού στοιχείου βαθμολόγησης.

Για το ξελέπιασμα της συσκευής βαθμολόγησης, ένας κύκλος επισύρεται την προσοχή στο πιάτο κλίμακας, το κέντρο αυτού του κύκλου που συμπίπτει με το ρουλεμάν του εκκρεμούς και την ακτίνα του που είναι τέτοιος που ο κύκλος επεκτείνεται στο δείκτη έλξης. Σε αυτόν τον κύκλο, τα στο σημείο μηδέν 0 J που παρουσιάζονται στο σχήμα B.6 είναι χαρακτηρισμένα στο σημείο που υποδεικνύεται από το δείκτη έλξης όταν παρουσιάζεται το τελευταίο στην επαφή με το εκκρεμές στη θέση υπολοίπου.

Η βαθμολόγηση γίνεται με μια ενέργεια αντίκτυπου 1 J, που επιτυγχάνεται με ένα ύψος της πτώσης 408 χιλ. ± 1 χιλ., με ένα εντυπωσιακό στοιχείο βαθμολόγησης 250 γ.

Το σημείο στο πιάτο κλίμακας που αντιστοιχεί σε 1 J λαμβάνεται με την άδεια του ανασταλμένου εντυπωσιακού στοιχείου βαθμολόγησης για να ταλαντευθεί ενάντια στο σημείο «Κ» στο ελατήριο του εκκρεμούς. Μετά από να χτυπήσει το εκκρεμές, το εντυπωσιακό στοιχείο βαθμολόγησης δεν θα κινηθεί. Η λειτουργία επαναλαμβάνεται τουλάχιστον 10 φορές και το 1 σημείο J είναι ο μέσος όρος των ενδείξεων του δείκτη έλξης.

Οι άλλες πίντες της κλίμακας καθορίζονται έπειτα ως εξής:
α) η ευθεία γραμμή Α σύρεται μέσω του κέντρου του κύκλου και του σημείου 0 J
β) η ορθογώνια προβολή του 1 σημείου J σε αυτήν την γραμμή υποδεικνύεται από το Π
γ) η απόσταση μεταξύ των σημείων 0 J και Π διαιρείται σε 10 ίσα μέρη
δ) μέσω κάθε σημείου διαίρεσης, μια γραμμή είναι συρμένη κάθετος στη γραμμή 0 JP
ε) οι διατομές μεταξύ αυτών των γραμμών και του κύκλου αντιστοιχούν στις τιμές της ενέργειας αντίκτυπου ίσες με 0,1 J 0,2 J μέχρι 0,9 J.
Η ίδια αρχή μπορεί να χρησιμοποιηθεί για την επέκταση της κλίμακας πέρα από το 1 σημείο J. Το τμήμα του πιάτου «φ» κλίμακας παρουσιάζεται στο σχήμα B.6.

Χρήση της συσκευής βαθμολόγησης:

Το σφυρί άνοιξη που βαθμολογείται τίθεται στη βάση απελευθέρωσης και χρησιμοποιείται έπειτα τρεις φορές με τη βοήθεια της συσκευής απελευθέρωσης δεν θα απελευθερωθεί με το χέρι.

Για κάθε λειτουργία, το εντυπωσιακό στοιχείο του σφυριού άνοιξη που βαθμολογείται γυρίζουν σε μια διαφορετική θέση. Η μέση τιμή των τριών αναγνώσεων στη συσκευή βαθμολόγησης λαμβάνεται για να είναι η πραγματική αξία της ενέργειας αντίκτυπου του δείγματος.
