Λεπτομέρειες:
|
| Τάση ώθησης: | Εναλλασσόμενο ρεύμα 1kv/1.2-50us (αιχμή) Lmin | Εκτιμημένο ρεύμα δοκιμής: | ≥10000A |
|---|---|---|---|
| Σειρά αποκτήσεων τάσης: | 0-1000v | Ψήφισμα τάσης: | 0.01V |
| Μέγιστο που λειτουργεί την τρέχουσα διάρκεια: | ≥10ms5.5. | Ακρίβεια αποκτήσεων θερμοκρασίας: | ≤±1.5ºC |
| Μάρκα: | GSKA | Πιστοποίηση: | CE SGS ROHS UL CE |
| Υψηλό φως: | Περιβαλλοντική αίθουσα υγρασίας,Αίθουσα δοκιμής υγρασίας |
||

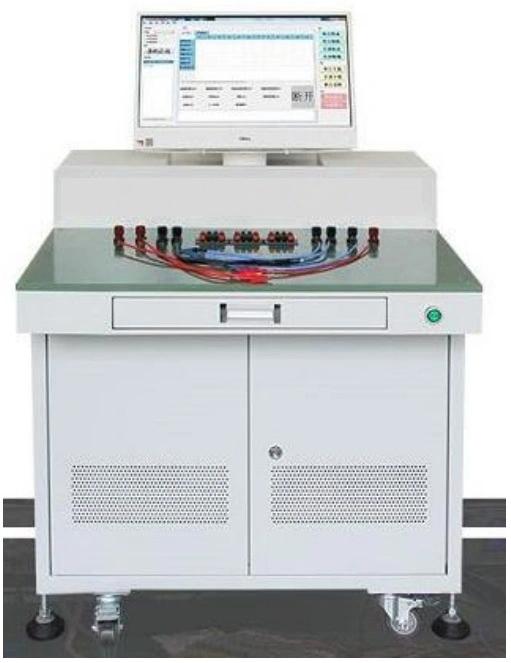

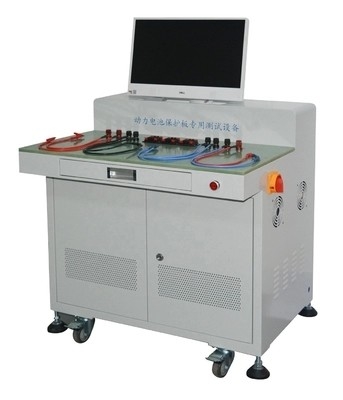

Ελεγκτής βραχυκυκλώματος τάσης ώθησης εναλλασσόμενου ρεύματος 1KV για την μπαταρία λίθιου
Χρήση προϊόντων:
Ο εξοπλισμός βραχυκυκλώματος πακέτων μπαταριών χρησιμοποιείται κυρίως για τη δοκιμή επαλήθευσης ασφάλειας των κυττάρων μπαταριών δύναμης, των μονομερών, των ενοτήτων, των πακέτο-ισόπεδων πακέτων μπαταριών και των δομικών μερών των νέων ενεργειακών προγραμμάτων. Μιμηθείτε την κατάσταση βραχυκυκλώματος των κυττάρων μπαταριών, των κυττάρων, των ενοτήτων, και των πακέτο-ισόπεδων πακέτων μπαταριών κατά τη διάρκεια της χρήσης, της μεταφοράς και της αποθήκευσης για να αξιολογήσετε την απόδοση ασφάλειας των μπαταριών. Παρουσιάστε την πραγματική χρήση των πακέτων ή των συστημάτων μπαταριών στο εργαστήριο, βρείτε και λύστε τα προβλήματα, βελτιστοποιήστε το σχέδιο προϊόντων, και βελτιώστε την ποιότητα των προϊόντων
Εγχειρίδιο προϊόντων:
1. Εφαρμογή του εξοπλισμού βραχυκυκλώματος πακέτων μπαταριών: Χρησιμοποιείται κυρίως για τη δοκιμή επαλήθευσης ασφάλειας των κυττάρων μπαταριών δύναμης, των μονομερών, των ενοτήτων, του ΠΑΚΕΤΟΥ και άλλων μερών πακέτων μπαταριών δομικών και των νέων ενεργειακών προγραμμάτων. Μιμηθείτε την κατάσταση βραχυκυκλώματος των κυττάρων μπαταριών, των μονομερών, των ενοτήτων και των πακέτων μπαταριών ΠΑΚΕΤΩΝ κατά τη διάρκεια της χρήσης, της μεταφοράς και της αποθήκευσης για να αξιολογήσετε την απόδοση ασφάλειας της μπαταρίας. Παρουσιάστε την πραγματική χρήση των πακέτων ή των συστημάτων μπαταριών στο εργαστήριο, βρείτε και λύστε τα προβλήματα, βελτιστοποιήστε το σχέδιο προϊόντων, και βελτιώστε την ποιότητα των προϊόντων.
2. Ο εξοπλισμός βραχυκυκλώματος πακέτων μπαταριών αποτελείται από ένα κιβώτιο ελέγχου βραχυκυκλώματος, μια κενή εξαφανίζοντας συσκευή τόξων, μια τελική καλωδίωση βραχυκυκλώματος, ένα σύστημα αποκτήσεων στοιχείων και έναν υπολογιστή για την ανάλυση στοιχείων.
Επισκόπηση του σχεδίου εξοπλισμού βραχυκυκλώματος πακέτων μπαταριών:
Ο εξοπλισμός βραχυκυκλώματος σχεδιάζεται βασισμένος στις απαιτήσεις των διάφορων προτύπων δοκιμής βραχυκυκλώματος μπαταριών, δηλ., αυτό συναντά Qc CB31467.31CB31485UU25801SAE J24641SAEJ2929UN38.3ECER100IEC6213UL1642/Τ 743 και «863i την ενέργεια σχεδίων» - αποταμίευση και νέα σημαντικά προγράμματα ενεργειακών οχημάτων - 2008 λίθιο-ιονικές προδιαγραφές δοκιμής απόδοσης μπαταριών δύναμης της EV και άλλα πρότυπα οι συσκευές βραχυκυκλώματος πρέπει να συναντήσουν την εσωτερική σειρά αντίστασης σύμφωνα με το τυποποιημένο <5m or="">5m2&10m2&40m&80m&100m2<10m or=""><20m or=""><50m or=""> για να λάβουν το μέγιστο ρεύμα βραχυκυκλώματος της δοκιμής το σχέδιο κυκλωμάτων της συσκευής βραχυκυκλώματος μπορεί επίσης να αντισταθεί τον αντίκτυπο ενός μεγάλου ρεύματος 16000A, έτσι επιλέγουμε τη βιομηχανική μηχανική αναρρόφηση βαθμού
εκπληρώστε τα πρότυπα:
1. CB31467.3 «λίθιο-ιονικά πακέτα και συστήματα μπαταριών δύναμης για τα ηλεκτρικά οχήματα Νο 3: Απαιτήσεις ασφάλειας και μέθοδοι δοκιμής»
Το 2.CB/T 31485-2015 «απαιτήσεις ασφάλειας και μέθοδοι δοκιμής για τις μπαταρίες δύναμης για τα ηλεκτρικά οχήματα»
QC/Τ 743-2006 «λίθιο-ιονικές μπαταρίες για τα ηλεκτρικά οχήματα»
CB/T 18332-2015 «μπαταρίες αέρα ψευδάργυρου για τα ηλεκτρικά οχήματα»
5. Ji 2580-2013 «ηλεκτρικές ασφάλειες προτύπου μπαταριών οχημάτων»
6. SAND99-0497 «αμερικανικά αυτοκίνητα πρότυπα δοκιμής μπαταριών δύναμης»
7. SAE J2464 «ηλεκτρική και υβριδική ηλεκτρική ασφάλεια χρέωσης οχημάτων και ενεργειακής αποθήκευσης και δοκιμή κατάχρησης»
8. Ασφάλεια προτύπου της SAE J2929-2013 «για τα ηλεκτρικά και υβριδικά συστήματα μπαταριών προώθησης οχημάτων. «Λίθιο-βασισμένη στο επαναφορτιζόμενη μπαταρία» και
άλλα πρότυπα δοκιμής
| τεχνική παράμετρος | |
| Τάση ώθησης | Εναλλασσόμενο ρεύμα 1kv/1.2-50us (αιχμή) lmin |
| Χαρακτηριστικά δράσης | Κρύο κράτος τράβηγμα-στην τάση 66%Us |
| Κρύος κάδος 30%Us, *5%Us τάσης απελευθέρωσης | |
| Χρόνος δράσης | Τράβηγμα-στο χρόνο/το χρόνο απελευθέρωσης: 20ms |
| Μέγιστο που λειτουργεί την τρέχουσα διάρκεια | ≥10ms5.5. |
| Σειρά αποκτήσεων τάσης | 0-1000v |
| Ψήφισμα τάσης | 0.01v |
| Ακρίβεια μέτρησης τάσης | ±0.5% (σύνολο - κλίμακα) |
| Καθορισμένο κανάλι τάσης | Τυποποιημένο 1 κανάλι, που απομονώνεται μεταξύ των καναλιών, μπορεί να υποστηρίξει την επέκταση |
| Εκτιμημένο ρεύμα δοκιμής | ≥10000A |
| Μέγιστο λειτουργούν ρεύμα | ≥15000A |
| Μέγιστο ρεύμα σφυγμού | ≥16000A |
| Τρέχουσα σειρά αποκτήσεων | 0-15000A |
| Τρέχουσα ακρίβεια μέτρησης | 1000A-15000A, η ακρίβεια είναι ±0.5% |
| Τρέχον ψήφισμα | 0.1A |
| Τρέχον κανάλι αποκτήσεων | Τυποποιημένο 1 κανάλι, που απομονώνεται μεταξύ των καναλιών, μπορεί να υποστηρίξει την επέκταση |
| Σειρά αποκτήσεων θερμοκρασίας | -200-1350ºC |
| Ακρίβεια αποκτήσεων θερμοκρασίας | ≤±1.5ºC |
| κανάλι αποκτήσεων θερμοκρασίας | Τυποποιημένα 12 κανάλια, που απομονώνονται μεταξύ των καναλιών, μπορούν να υποστηρίξουν την επέκταση |
| Συχνότητα συλλογής δεδομένων | το 7.19.1.10 mslhr, 19 είδη μπορεί να τεθεί (εάν το κανάλι δοκιμής είναι περισσότερο από 15 κανάλια συγχρόνως, η συχνότητα αποκτήσεων μπορούν να τεθούν όπως 20ms-1hr) |
| 7.19.2. Λόγω της υψηλής συχνότητας της συλλογής δεδομένων, τα στοιχεία που διαβάζονται και καταγραμμένος από τη συσκευή σε πραγματικό - ο χρόνος μπορεί να είναι σύμφωνος με τα πραγματικά στοιχεία |
|
| Ακρίβεια καταγραφής χρόνου εκτέλεσης | ≤±0.1% (σύνολο - κλίμακα) |
| Στοιχεία δοκιμής | Το στοιχείο τάσης/ρευμάτων/θερμοκρασίας επιδεικνύεται και καταγράφεται στον έλεγχο λογισμικό σε πραγματικό - ο χρόνος, και η καμπύλη τάσης/ρευμάτων/θερμοκρασίας/χρόνου είναι αυτόματα συρμένος |
| τρόπος να ελέγξει | Χρησιμοποιώντας το μακρινό έλεγχο οθόνης αφής + τηλεχειρισμός + υπολογιστής (για τα στοιχεία ανάλυση και βίντεο που ελέγχουν) |
| βραχυκύκλωμα | Μηχανικός τράβηγμα-μέσα (επαφέας πνευματικός τράβηγμα-μέσα, σύγχρονη αναγκασμένη αποσύνδεση συσκευή όταν αποσυνδέεται) + κενή εξαφανίζοντας συσκευή τόξων |
| Κομμένος βραχυκύκλωμα όρος | Το βραχυκύκλωμα μπορεί να σταματήσουν με τον καθορισμό των παραμέτρων τάσης και χρόνου |
| Αντίσταση κυκλωμάτων συσκευών | <5m>5m&10m&40m&80m&<10m><20m><50m><100m>
εκτίμησε τα ρεύματα δοκιμής ικανοποιεί 10000A, 10000A, 5000A, 5000A, 3000A, αντίστοιχα. Περιλαμβάνει τα ηλεκτρικά συστατικά μέσα και έξω από στη συσκευή + ο εσωτερικός αντίσταση του καλωδίου + η εσωτερική αντίσταση του προσαρτήματος. |
| Τελική καλωδίωση βραχυκυκλώματος | <5m>5m&10m&40m&80m&<10m><20m><50m><100m>
το μήκος της λανθασμένης γραμμής είναι περισσότερο από 6 μέτρα, και υπάρχουν 5 ζευγάρια στο σύνολο. Η διατομική περιοχή του μαλακού καλωδίου χαλκού στο τέλος παραγωγής της συσκευής δεν είναι λιγότερο από 2000mm ² |
| Εσωτερικός τρόπος μετατροπής αντίστασης βραχυκυκλώματος | Η χειρωνακτική μετατροπή, ένα τέλος του τελικού καλωδίου βραχυκυκλώματος είναι α μέσω της μύτης, όποιος μπορεί να καθοριστεί από τα μπουλόνια με τις τρύπες βιδών του επαφέα, και άλλο το τέλος είναι ένας σφιγκτήρας μπαταριών με τα τερματικά χαλκού, τα οποία μπορούν να στερεωθούν άμεσα επάνω οι θετικοί και αρνητικοί πόλοι της μπαταρίας που αντικαθιστά αυτό μπορούν να αντικατασταθούν κοντά απλά αφαιρώντας τα μπουλόνια καθορισμού |
| Χρόνος απόκρισης δοκιμής βραχυκυκλώματος (έναρξη βραχυκυκλώματος κοντά κλειστός πλήρως) |
≤10ms |
| Μηχανική ζωή | 300.000 φορές |
| Ηλεκτρική ζωή | 50.000 φορές |
| Απόσταση τηλεχειρισμού | Κανένα στερεό εμπόδιο 10m |
| χρόνος βραχυκυκλώματος | 0-9999H59M59S μπορεί να τεθεί |
Υπηρεσίες υποστήριξης πελατών:
Ø εγκατάσταση
Ø κατάρτιση (εκπαιδευτικοί υπάλληλοι πελατών)
Ø προληπτική συντήρηση
Ø μέρη αντικατάστασης
Ø βοήθεια μέσω του τηλεφώνου ή Διαδικτύου
Ø επιτόπια διάγνωση και επισκευή/on-line διάγνωση και επισκευή
