Λεπτομέρειες:
|
| Ανώτατη ροπή (N.M): | 24 | Θερμοκρασία λειτουργίας (℃): | -40~80 |
|---|---|---|---|
| Ονομαστική ροπή εξόδου (N.m): | ≤16 | Ροπή: | 2,4-120Kgf.cm |
| Ταχύτητα (RPM): | 1,6-1620 RPM | Συνεχές ρεύμα (Α): | 0,01-1Α |
| Υψηλό φως: | Κινητήρας γραναζιών ακριβείας χωρίς ψήκτρες,κινητήρας γραναζιών ακριβείας CE,κινητήρας συνεχούς ρεύματος χωρίς ψήκτρες 1620 στροφών |
||

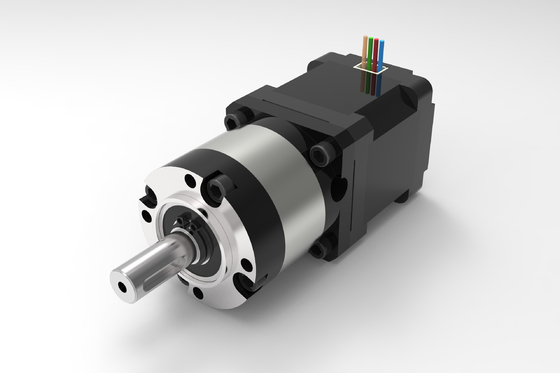

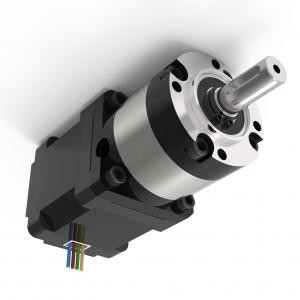

Χαμηλού θορύβου DC Precision Gear Κινητήρας χωρίς ψήκτρες DC Motor 20000h Μεγάλη διάρκεια ζωής
Εφαρμογή κινητήρα ακριβείας με γρανάζια:
(Σερβοκινητήρας, βηματικός κινητήρας, κινητήρας bldc, κινητήρας χωρίς ψήκτρες, ηλεκτροκινητήρας, κινητήρας μετάδοσης κίνησης)
Ηλιακό βοηθητικό πρόγραμμα, ηλιακός ιχνηλάτης, ιατρικός εξοπλισμός, βιομηχανικός αυτοματισμός, αυτοκίνητο, εξοπλισμός εκτύπωσης,
ρομπότ, AGV, γεωργικά μηχανήματα, γραμμή παραγωγής αυτοματισμών κ.λπ.
Ανταγωνιστικά πλεονεκτήματα:
► ODM &OEM ► Δοκιμή θορύβου ► Δοκιμή ζωής
► Χαμηλός θόρυβος, χαμηλή αντίδραση, υψηλή απόδοση ► Αδιάβροχη δοκιμή ► Δοκιμή υψηλής χαμηλής θερμοκρασίας
► Μεγάλη διάρκεια ζωής 20000 ώρες ► Δοκιμή πρόσκρουσης ► Αεροστεγή δοκιμή
► 100% ελεγμένη και εγγυημένη ποιότητα ► Δοκιμή ψεκασμού αλατιού
1.Γενική προδιαγραφή κινητήρα bldc 42mm:
| είδος | αξία |
| Εγγύηση | 3 μηνών-1 έτους |
| Τόπο καταγωγής | Κίνα |
| Μάρκα | ΓΣΚΑ |
| Αριθμός μοντέλου | Κινητήρας συνεχούς ρεύματος χωρίς ψήκτρες 42 mm |
| Χρήση | ΣΚΑΦΟΣ, Αυτοκίνητο, Ηλεκτρικό Ποδήλατο, Ανεμιστήρας, Οικιακή Συσκευή, Καλλυντικό όργανο, SMART HOME |
| Πιστοποίηση | CE, RoHS |
| Ροπή | 0,56 Nm |
| Δυνατότητα προστασίας | Αδιάβροχο |
| Ταχύτητα (RPM) | 4000 σ.α.λ |
| Σχήμα | τετράγωνο |
| φάση | 3 |
| Τάση | 24V |
| Πολωνοί | 8-πόλων |
| Γωνία εφέ Hall | Ηλεκτρική γωνία 120 μοιρών |
| Εξουσία | 77,5 W |
2. Ηλεκτρική προδιαγραφή κινητήρα συνεχούς ρεύματος χωρίς ψήκτρες:
| Μοντέλο | |||||
| Προσδιορισμός | Μονάδα | 42BLS01 | 42BLS02 | 42BLS03 | 42BLS04 |
| Αριθμός Φάσης | Φάση | 3 | |||
| Αριθμός Πολωνών | Πολωνοί | 8 | |||
| Μετρημένη ηλεκτρική τάση | VDC | 24 | |||
| Ωριαία ταχύτητα | σ.α.λ | 4000 | |||
| Ονομαστική ροπή | Nm | 0,0625 | 0,125 | 0,185 | 0,25 |
| Ονομαστικό ρεύμα | ενισχυτές | 1.8 | 3.3 | 4.8 | 6.3 |
| Ονομαστική ισχύς | W | 26 | 52,5 | 77,5 | 105 |
| Ροπή κορυφής | Nm | 0,19 | 0,38 | 0,56 | 0,75 |
| Ρεύμα αιχμής | ενισχυτές | 5.4 | 10.6 | 15.5 | 20 |
| Πίσω EMF | V/Krpm | 4.1 | 4.2 | 4.3 | 4.3 |
| Ροπή σταθερά | Nm/A | 0,039 | 0,04 | 0,041 | 0,041 |
| Αδράνεια ρότορα | gc㎡ | 24 | 48 | 72 | 96 |
| Μήκος σώματος | mm | 41 | 61 | 81 | 100 |
| Βάρος | Κιλό | 0.3 | 0,45 | 0,65 | 0,8 |
| Αισθητήρας | Honeywell | ||||
| Κατηγορία μόνωσης | σι | ||||
| Βαθμός προστασίας | IP30 | ||||
| Θερμοκρασία αποθήκευσης | -25℃+70℃ | ||||
| Θερμοκρασία λειτουργίας | -15+50℃ | ||||
| Υγρασία εργασίας | 85% RH | ||||
| Περιβάλλον εργασίας | Εξωτερικός χώρος (χωρίς άμεσο ηλιακό φως), χωρίς διαβρωτικό αέριο, χωρίς εύφλεκτο αέριο, χωρίς ομίχλη λαδιού, χωρίς σκόνη | ||||
| Υψόμετρο | 1000 μέτρα ή λιγότερο | ||||
3.Πλεονεκτήματα των κινητήρων bldc 4000rpm:
Ένας κινητήρας BLDC με τρία πηνία στον στάτορα θα έχει έξι ηλεκτρικά καλώδια (δύο σε κάθε πηνίο) που εκτείνονται από αυτά τα πηνία.Στις περισσότερες υλοποιήσεις τρία από αυτά τα καλώδια θα συνδέονται εσωτερικά, με τα τρία υπόλοιπα καλώδια να εκτείνονται από το σώμα του κινητήρα (σε αντίθεση με τα δύο καλώδια που εκτείνονται από τον βουρτσισμένο κινητήρα που περιγράφηκε προηγουμένως).Η καλωδίωση στη θήκη του κινητήρα BLDC είναι πιο περίπλοκη από την απλή σύνδεση των θετικών και αρνητικών ακροδεκτών της κυψέλης ισχύος.θα εξετάσουμε πιο προσεκτικά πώς λειτουργούν αυτοί οι κινητήρες στη δεύτερη συνεδρία αυτής της σειράς.Παρακάτω, καταλήγουμε εξετάζοντας τα πλεονεκτήματα των κινητήρων BLDC.
4.Εφαρμογές κινητήρα χωρίς ψήκτρες:
Μπορούμε να περιμένουμε να δούμε κινητήρες BLDC να χρησιμοποιούνται σε ευρύτερο φάσμα εφαρμογών στο μέλλον.Για παράδειγμα, πιθανότατα θα χρησιμοποιηθούν ευρέως για την οδήγηση ρομπότ εξυπηρέτησης—μικρών ρομπότ που παρέχουν υπηρεσίες σε τομείς διαφορετικούς από τον κατασκευαστικό τομέα.Θα μπορούσε κανείς να σκεφτεί ότι οι βηματικοί κινητήρες θα ήταν πιο κατάλληλοι σε αυτόν τον τύπο εφαρμογής, όπου οι παλμοί θα μπορούσαν να χρησιμοποιηθούν για τον ακριβή έλεγχο της θέσης.Αλλά οι κινητήρες BLDC είναι πιο κατάλληλοι για τον έλεγχο της δύναμης.Και με έναν βηματικό κινητήρα, η διατήρηση της θέσης μιας δομής όπως ένας βραχίονας ρομπότ θα απαιτούσε ένα σχετικά μεγάλο και συνεχές ρεύμα.Με έναν κινητήρα BLDC, το μόνο που θα απαιτηθεί είναι ένα ρεύμα ανάλογο με την εξωτερική δύναμη - επιτρέποντας πιο αποδοτικό έλεγχο ισχύος.Οι κινητήρες BLDC ενδέχεται επίσης να αντικαθιστούν απλούς κινητήρες συνεχούς ρεύματος με βούρτσα σε καρότσια γκολφ και καρότσια κινητικότητας.Εκτός από την καλύτερη απόδοσή τους, οι κινητήρες BLDC μπορούν επίσης να προσφέρουν πιο ακριβή έλεγχο—ο οποίος με τη σειρά του μπορεί να παρατείνει περαιτέρω τη διάρκεια ζωής της μπαταρίας.
Οι κινητήρες BLDC είναι επίσης ιδανικοί για drones.Η ικανότητά τους να παρέχουν έλεγχο ακριβείας τα καθιστά ιδιαίτερα κατάλληλα για drones με πολλαπλούς ρότορες, όπου η στάση του drone ελέγχεται ελέγχοντας με ακρίβεια την ταχύτητα περιστροφής κάθε ρότορα.
5. Προσαρμοσμένο ηλεκτρικό κινητήρα χωρίς ψήκτρες:
Συχνά κάνετε ερωτήσεις:
Ε: Ποια είναι τα κύρια προϊόντα σας;
Α: Αυτήν τη στιγμή παράγουμε κινητήρες συνεχούς ρεύματος με βούρτσα, κινητήρες με γρανάζια DC με βούρτσα, κινητήρες πλανητικών γραναζιών DC, κινητήρες συνεχούς ρεύματος χωρίς ψήκτρες, βηματικούς κινητήρες, κινητήρες AC και πλανητικά κιβώτια ταχυτήτων υψηλής ακρίβειας.Μπορείτε να δείτε τις προδιαγραφές των παραπάνω κινητήρων στην ιστοσελίδα μας και μπορείτε να μας στείλετε email για να σας προτείνουμε τους απαιτούμενους κινητήρες σύμφωνα με τις προδιαγραφές σας.
Ε: Πώς να επιλέξετε τον σωστό κινητήρα;
Α: Εάν έχετε εικόνες ή σχέδια του κινητήρα να μας δείξετε ή εάν έχετε λεπτομερείς προδιαγραφές όπως τάση, ταχύτητα, ροπή, μέγεθος κινητήρα, λειτουργία κινητήρα, απαιτούμενη διάρκεια ζωής και επίπεδο θορύβου, μη διστάσετε να μας ενημερώσετε. ότι μπορούμε να προτείνουμε έναν κατάλληλο κινητήρα σύμφωνα με τις απαιτήσεις σας.
Ε: Έχετε προσαρμοσμένη υπηρεσία για τους τυπικούς κινητήρες σας;
Α: Ναι, μπορούμε να προσαρμόσουμε σύμφωνα με τις απαιτήσεις σας για τάση, ταχύτητα, ροπή και μέγεθος/σχήμα άξονα.Εάν χρειάζεται να κολλήσετε πρόσθετα καλώδια/καλώδια στους ακροδέκτες ή πρέπει να προσθέσετε συνδέσμους, πυκνωτές ή ηλεκτρομαγνητικά κυκλώματα, μπορούμε επίσης να κατασκευάσουμε.
Ε: Έχετε ξεχωριστή υπηρεσία σχεδιασμού κινητήρα;
Α: Ναι, θα θέλαμε να σχεδιάσουμε τον κινητήρα ξεχωριστά για τον πελάτη, αλλά μπορεί να υπάρχουν κάποιο κόστος ανάπτυξης καλουπιών και κόστος σχεδίασης.
Ε: Ποιος είναι ο χρόνος παράδοσής σας;
Α: Σε γενικές γραμμές, χρειάζονται 15-30 ημέρες για τα κανονικά τυποποιημένα προϊόντα μας και περισσότερο για τα προσαρμοσμένα προϊόντα μας.Αλλά είμαστε πολύ ευέλικτοι ως προς τον χρόνο παράδοσης, ο οποίος θα εξαρτηθεί από τη συγκεκριμένη παραγγελία.
