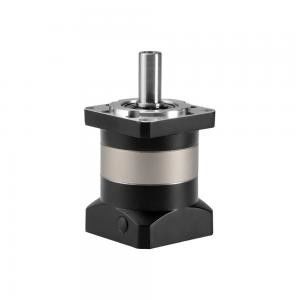

Κιβώτιο ταχυτήτων χωρίς πυρήνα, χωρίς ψήκτρες, χαμηλού θορύβου, με κιβώτιο ταχυτήτων πλανητικής μείωσης

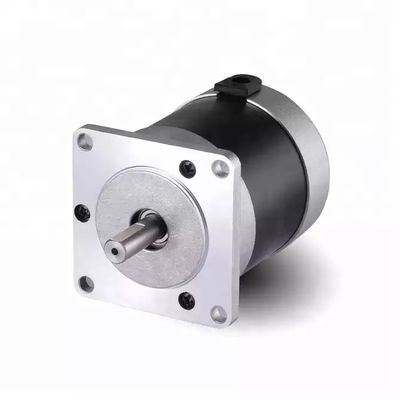

Κινητήρας χωρίς πυρήνα, χωρίς ψήκτρες, κινητήρας με γρανάζια χαμηλού θορύβου με κιβώτιο ταχυτήτων πλανητικής μείωσης

Τα χαρακτηριστικά του μειωτήρα ταχύτητας με βάση τα πόδια της σειράς R:

Ελικοειδής μειωτήρας γραναζιών σειράς R:

1. Περισσότερα από 35 χρόνια εμπειρίας στην Ε&Α και την κατασκευή, εξαγωγή κινητήρων μετάδοσης και βιομηχανικών κιβωτίων ταχυτήτων.

2. Τυποποίηση της σειράς κιβωτίων ταχυτήτων

3. Ισχυρή σχεδιαστική ικανότητα για μεγάλης ισχύος & προσαρμοσμένα κιβώτια ταχυτήτων.

4. Υψηλής ποιότητας κιβώτια ταχυτήτων και δοκιμασμένος πάροχος λύσεων.

5. Αυστηρή διαδικασία ποιοτικού ελέγχου, σταθερή ποιότητα.

6. Λιγότερο από το 2% των παραπόνων ποιότητας.

7. Αρθρωτό σχέδιο, σύντομος χρόνος παράδοσης.

8. Γρήγορη ανταπόκριση & επαγγελματικές υπηρεσίες.

Παράμετροι προϊόντος

Προδιαγραφές				QRF40	QRF60	QRF80	QRF90	QRF120	QRF16O
Τεχνικές Παράμετροι
Μέγιστη.Ροπή			Nm	1,5 φορές ονομαστική ροπή
Ροπή διακοπής έκτακτης ανάγκης			Nm	2,5 φορές ονομαστική ροπή
Μέγιστη.Ακτινικό Φορτίο			Ν	185	240	400	450	1240	2250
Μέγιστη.Αξονικό Φορτίο			Ν	150	220	420	430	1000	1500
Στρεπτική Ακαμψία			Nm/τόξο	0,7	1.8	4.7	4,85	11	35
Μέγιστη Ταχύτητα Εισόδου			σ.α.λ	8000	8000	6000	6000	6000	4000
Ονομαστική ταχύτητα εισόδου			σ.α.λ	4500	4000	3500	3500	3500	3000
Θόρυβος			dB	<55	<58	<60	<60	<65	<70
Μέσος Χρόνος Ζωής			η	20000
Αποδοτικότητα Πλήρους Φορτίου			%	L1≥96% L2≥94%
Return Backlash	P1	L1	τόξο λεπτό	<8	S8	<8	<8	S8	<8
		L2	τόξο λεπτό	S12	S12	S12	S12	S12	S12
	P2	L1	τόξο λεπτό	£16	<16	216	S16	<16	£16
		L2	τόξο λεπτό	S20	£20	<20	<20	S20	<20
Πίνακας Ροπής Αδράνειας	L1	3	Kg*cm2	0,10	0,46	0,77	1,73	12,78	36,72
		4	Kg*cm2	0,10	0,46	0,77	1,73	12,78	36,72
		5	Kg*cm2	0,10	0,46	0,77	1,73	12,78	36,72
		7	Kg*cm2	0,06	0,41	0,65	1.42	11.38	34.02
		10	Kg*cm2	0,06	0,41	0,65	1.42	11.38	34.02
	L2	12	Kg*cm2	0,08	0,44	0,72	1,49	12.18	34,24
		15	Kg*cm2	0,08	0,44	0,72	1,49	12.18	34,24
		16	Kg*cm2	0,08	0,44	0,72	1,49	12.18	34,24
		20	Kg*cm2	0,08	0,44	0,72	1,49	12.18	34,24
		25	Kg*cm2	0,08	0,44	0,72	1,49	12.18	34,24
		28	Kg*cm2	0,08	0,44	0,72	1,49	12.18	34,24
		30	Kg*cm2	0,08	0,44	0,72	1,49	12.18	34,24
		35	Kg*cm2	0,08	0,44	0,72	1,49	12.18	34,24
		40	Kg*cm2	0,08	0,44	0,72	1,49	12.18	34,24
		50	Kg*cm2	0,05	0,34	0,58	1.25	11.48	34.02
		70	Kg*cm2	0,05	0.^4	0,58	1.25	11.48	34.02
		100	Kg*cm2	0,05	0,34	0,58	1.25	11.48	34.02
Τεχνική Παράμετρος	Επίπεδο	Αναλογία		QRF40	QRF60	QRF80	QRF90	QRF120	QRF160
Ονομαστική ροπή	L1	3	Nm	/	27	50	96	161	364
		4	Nm	16	40	90	122	210	423
		5	Nm	15	40	90	122	210	423
		7	Nm	12	34	48	95	170	358
		10	Nm	10	16	22	56	86	210
	L2	12	Nm	/	27	50	96	161	364
		15	Nm	/	27	50	96	161	364
		16	Nm	16	40	90	122	210	423
		20	Nm	15	40	90	122	210	423
		25	Nm	16	40	90	122	210	423
		28	Nm	16	40	90	122	210	423
		30	Nm	/	27	50	96	161	364
		35	Nm	12	40	90	122	210	423
		40	Nm	16	40	90	122	210	423
		50	Nm	15	40	90	122	210	423
		70	Nm	12	34	48	95	170	358
		100	Nm	10	16	22	56	86	210
Βαθμός προστασίας			IP65
Θερμοκρασία λειτουργίας			90°C ~-1O°C
Βάρος	L1		κιλό	0,43	0,98	2.3	3.12	7.08	15.5
	L2		κιλό	0,65	1.26	2,97	3.82	8.7	17

Συχνά κάνετε ερωτήσεις:

Ε: Ποια είναι τα κύρια προϊόντα σας;

Α: Αυτήν τη στιγμή παράγουμε κινητήρες συνεχούς ρεύματος με βούρτσα, κινητήρες με γρανάζια DC με βούρτσα, κινητήρες πλανητικών γραναζιών DC, κινητήρες συνεχούς ρεύματος χωρίς ψήκτρες, βηματικούς κινητήρες, κινητήρες AC και πλανητικά κιβώτια ταχυτήτων υψηλής ακρίβειας.Μπορείτε να δείτε τις προδιαγραφές των παραπάνω κινητήρων στην ιστοσελίδα μας και μπορείτε να μας στείλετε email για να σας προτείνουμε τους απαιτούμενους κινητήρες σύμφωνα με τις προδιαγραφές σας.

Ε: Πώς να επιλέξετε τον σωστό κινητήρα;

Α: Εάν έχετε εικόνες ή σχέδια του κινητήρα να μας δείξετε ή εάν έχετε λεπτομερείς προδιαγραφές όπως τάση, ταχύτητα, ροπή, μέγεθος κινητήρα, λειτουργία κινητήρα, απαιτούμενη διάρκεια ζωής και επίπεδο θορύβου, μη διστάσετε να μας ενημερώσετε. ότι μπορούμε να προτείνουμε έναν κατάλληλο κινητήρα σύμφωνα με τις απαιτήσεις σας.

Ε: Έχετε προσαρμοσμένη υπηρεσία για τους τυπικούς κινητήρες σας;

Α: Ναι, μπορούμε να προσαρμόσουμε σύμφωνα με τις απαιτήσεις σας για τάση, ταχύτητα, ροπή και μέγεθος/σχήμα άξονα.Εάν χρειάζεται να κολλήσετε πρόσθετα καλώδια/καλώδια στους ακροδέκτες ή πρέπει να προσθέσετε συνδέσμους, πυκνωτές ή ηλεκτρομαγνητικά κυκλώματα, μπορούμε επίσης να κατασκευάσουμε.

Ε: Έχετε ξεχωριστή υπηρεσία σχεδιασμού κινητήρα;

Α: Ναι, θα θέλαμε να σχεδιάσουμε τον κινητήρα ξεχωριστά για τον πελάτη, αλλά μπορεί να υπάρχουν κάποιο κόστος ανάπτυξης καλουπιών και κόστος σχεδίασης.

Ε: Ποιος είναι ο χρόνος παράδοσής σας;

Α: Σε γενικές γραμμές, χρειάζονται 15-30 ημέρες για τα κανονικά τυποποιημένα προϊόντα μας και περισσότερο για τα προσαρμοσμένα προϊόντα μας.Αλλά είμαστε πολύ ευέλικτοι ως προς τον χρόνο παράδοσης, ο οποίος θα εξαρτηθεί από τη συγκεκριμένη παραγγελία.
