Λεπτομέρειες:
|
| Εξουσιοδότηση: | 1 έτος | Ταξίδι ζ-άξονα: | 75mm |
|---|---|---|---|
| Ακρίβεια (ευρύς-τομέας με τη δέσμευση): | 3+L/150um | Ακρίβεια (μεγάλης ακρίβειας με τη δέσμευση): | 2+L/150um |
| Επανάληψη (μεγάλης ακρίβειας): | 1,5 χιλ | Μέγιστη χωρητικότητα φορτίων: | 5Kg |
| Ακρίβεια (ευρύς-τομέας χωρίς δέσμευση): | 3um | X/Y-άξονας ταξίδι: | 200x200mm |
| Υψηλό φως: | σύστημα μέτρησης οράματος,Οπτικό σύστημα εικόνας |
||

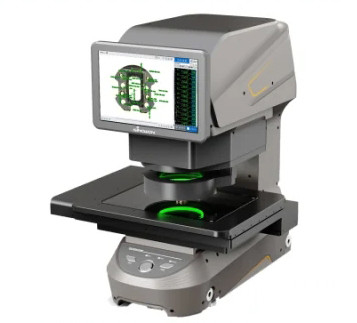

Δισδιάστατη μέτρηση υψηλής ακρίβειας συστημάτων εικόνας μέτρησης
Χαρακτηριστικό προϊόντων:

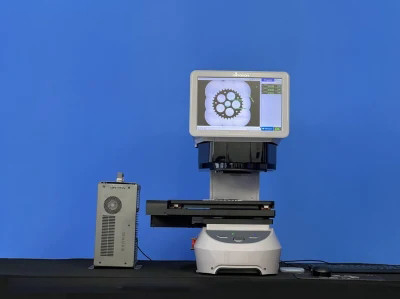

Στιγμιαίο σύστημα μέτρησης Benchtop
Επιτραπέζια δομή, συμπαγές μέγεθος, εύκολο να χειριστεί.
Η μέτρηση ένας-κουμπιών, μπορεί επίσης να αντιστοιχηθεί το σήμα IO για να επιτύχει την αυτόματη μέτρηση.
Η έκθεση μπορεί να φορτωθεί αυτόματα στο σύστημα διαχείρισης δεδομένων.
Μέτρηση υψηλής ακρίβειας κάτω από το φως επιφάνειας
Εξοπλισμένος με το διπλή φακό Telecentric ενίσχυσης και δύο 20MP τη κάμερα, το αυτόματο φως επιφάνειας επιφάνειας πολυ-γωνίας ελαφρύ και προαιρετικό ομοαξονικό.
Με τον ανεξάρτητο ισχυρό αλγόριθμο υπολογισμού ακρών AI, μπορεί εύκολα να πραγματοποιήσει την ακριβή άκρη που ψάχνει στις άκυρες περιοχές επιφάνειας και φίλτρων για το σωρό ορίου.
Η επανάληψη μέτρησης του φωτός επιφάνειας μπορεί επίσης να φθάσει στο παρόμοιο επίπεδο όπως αυτό του κατώτατου φωτός.
Γρήγορη μέτρηση και εύκολη λειτουργία
Μπορέστε να μετρήσετε 100 διαστάσεις στο λεπτό, μειώνοντας πολύ το χρόνο μέτρησης.
Η διεπαφή λειτουργίας του λογισμικού είναι απλή και εύκολο να γίνει κατανοητή, και η ρύθμιση προγράμματος και παραμέτρου μέτρησης μπορεί να γραφτεί εύκολα.
Με την αυτόματη εστίαση, τον αυτόματο προσδιορισμό θέσης και την αυτόματη λειτουργία μέτρησης, καθεμία λειτουργία μπορεί να επιτύχει τα σταθερά αποτελέσματα μέτρησης.
Τεχνικές προδιαγραφές:
| Πρότυπο | Gsa-52F | Gsa-53F | Gsa-54F | ||
| Μέτρηση της σειράς | Χ | φ100 | 200mm | 300mm | |
| Υ | 200mm | 200mm | |||
| Ζ | 75mm | 75mm | 75mm | ||
| FOV | Μεγάλης ακρίβειας τρόπος | 26mm X 18mm | |||
| Τρόπος ευρύς-τομέων | φ100mm | ||||
| Επανάληψη | Μεγάλης ακρίβειας τρόπος | ± 1.5μm | |||
| Τρόπος ευρύς-τομέων | ± 3μm | ||||
| Ελάχιστη μονάδα | 0.1μm | ||||
| Ακρίβεια | Μεγάλης ακρίβειας | Χωρίς δέσμευση | ±1.5μm | ||
| Με τη δέσμευση | ±2+L/150μm | ±2+L/150μm | |||
| Ευρύς-τομέας | Χωρίς δέσμευση | ±3μm | |||
| Με τη δέσμευση | ±3+L/150μm | ±3+L/150μm | |||
| Βάρος | 33 κλ | 45 κλ | 50 κλ | ||
| Οπτικό σύστημα | Κάμερα | 1» κάμερα * 2 bw 20MP | |||
| Φακός | Διπλός φακός Telecentric ενίσχυσης | ||||
| Φως επιφάνειας | Ανορθώσιμο φως δύο-δαχτυλιδιών | ||||
| Κατώτατο φως | Πράσινο παράλληλο κατώτατο φως | ||||
| Ικανότητα | 5 κλ | ||||
| Μέτρηση του λογισμικού | GD&T λογισμικό | ||||
| Παροχή ηλεκτρικού ρεύματος | 220V±10%, 50Hz | ||||
| Εργασιακό περιβάλλον | Θερμοκρασία: 20±3ºC, υγρασία: 30-80%, δόνηση: <0> | ||||
| Διάσταση (L*W*H) χιλ. | 600*300*650mm | 600*410*650mm | 600*510*650mm |
||
