Λεπτομέρειες:
|
| Τόπος καταγωγής: | Guangdong, Κίνα | Αριθμό μοντέλου: | Gsa-T56 |
|---|---|---|---|
| Φακός: | 0,7~4,5Χ | Οπτικό πεδίο: | 8.1mm ~ 1,3 χιλ. |
| Γραμμικό ψήφισμα κλίμακας: | 0.5μm (0.1μm προαιρετικά) | Εξουσιοδότηση: | 24 Mothes |
| Ενίσχυση: | 18~195 Χ | Απόσταση εργασίας: | 80 χιλ. |
| Υψηλό φως: | Τηλεοπτικό σύστημα μέτρησης,Οπτικό μετρώντας σύστημα |
||

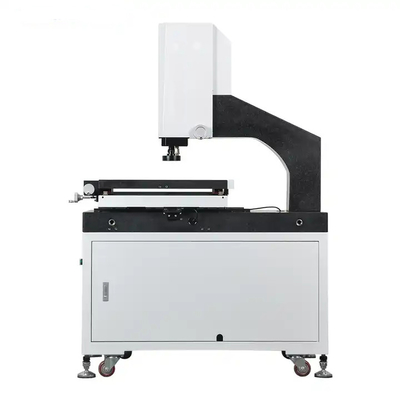

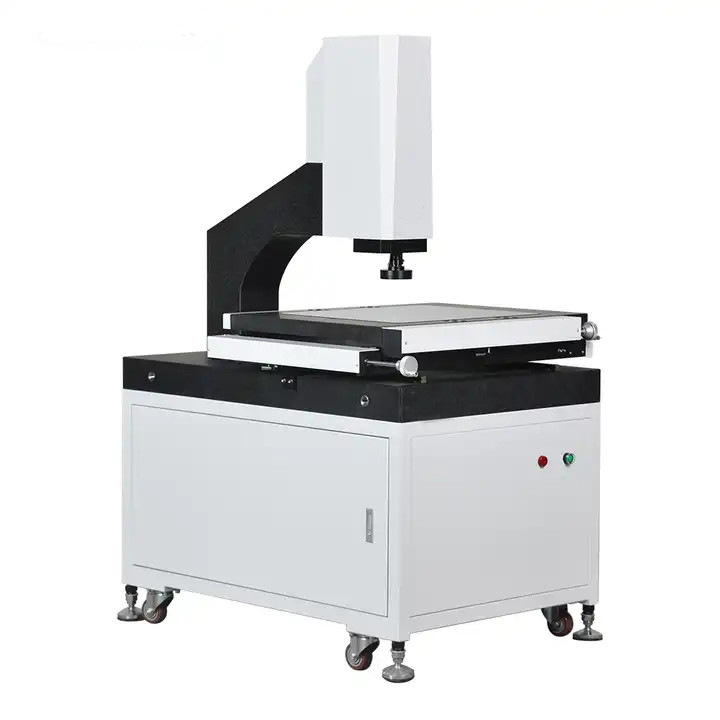

Οπτικό μετρώντας σύστημα υψηλής ακρίβειας για τη διαστατική ακρίβεια προϊόντων μέτρου
παρουσίαση προϊόντων:
Η οπτική μηχανή μέτρησης είναι ένα όργανο που χρησιμοποιείται για την ακριβή μέτρηση των φυσικών διαστάσεων, με μια ακρίβεια μέχρι των μικρόμετρων. Είναι ένα οπτικό όργανο μέτρησης που χρησιμοποιεί μια κάμερα για να συλλάβει τις εικόνες των κομματιών προς κατεργασία, να αναλύσει τα εικονοκύτταρα εικόνας, και να υπολογίσει τις δισδιάστατες διαστάσεις χρησιμοποιώντας το λογισμικό μέτρησης.
Η οπτική μετρώντας μηχανή σειράς GSK είναι ένα δημοφιλές πρότυπο που σχεδιάζεται και που αναπτύσσεται από την επιχείρησή μας για τις ακριβή δισδιάστατα διαστατικά εφαρμογές και το τέλος μέτρησης - χρήστες στις διαφορετικές βιομηχανίες όπως η φόρμα, η ηλεκτρονική, ο ημιαγωγός, η σχηματοποίηση εγχύσεων, τα προϊόντα 3C, ιατρικός, η αεροπορία, κ.λπ. Είναι ένα σημαντικό όργανο που χρησιμοποιείται στη διαδικασία ποιοτικού ελέγχου του προϊόντος σας, που εξασφαλίζει τη διαστατική ακρίβεια του προϊόντος σας και που καθιστά την ανταγωνιστικότερη.
Το πρότυπο gsa-T56 είναι το ο συνηθέστερα χρησιμοποιημένο πρότυπο για την παραγωγή των μερών ακρίβειας στα περισσότερα εργοστάσια. Κατάλληλος για τις μικρές ποσότητες δειγμάτων. ο χειρωνακτικός έλεγχος 3 άξονα με το φιλικό προς το χρήστη λογισμικό επιτρέπει στους χειριστές για να διαχειριστεί και να χρησιμοποιήσει τη μηχανή σε ένα λίγο χρονικό διάστημα.
χαρακτηριστικό:
Χρησιμοποιώντας το μεγάλης ακρίβειας και σταθερό γρανίτη ως βάση και στήλη, 3 άξονας 0.0005mm υψηλής ευκρίνειας γραμμικός αισθητήρας
-Εξασφαλίστε τη υψηλή επίδοση και την ακρίβεια κάθε μηχανής.
Υιοθέτηση της γραμμικής ράγας οδηγών HIWIN και της μεγάλης ακρίβειας γραμμικής ράγας οδηγών, που συνδυάζονται με τον πάγκο εργασίας αργιλίου και τη σκληρή επεξεργασία επιφάνειας.
-Εξασφαλίστε την υψηλή δυναμική απόδοση και τη μακράς διαρκείας χρήση κύκλων της μηχανής.
Χρησιμοποίηση του πρόσφατα αναπτυγμένου ενσωματωμένου κιβωτίου ελέγχου πυρήνων της επιχείρησης για τη γραμμική κλίμακα, τον ελαφρύ έλεγχο, και τη μετάδοση σημάτων ελέγχων αφής.
-Εξασφαλίστε την εύκολες καλωδίωση και τη συντήρηση. Πολύ αυξάνει τη σταθερότητα της μηχανής.
Φως των προγραμματίσημων οδηγήσεων περιγράμματος με την παράλληλη ελαφριά πορεία για να αποφύγει την παραμόρφωση εικόνας.
-Εξασφαλίστε ακρίβεια μέτρησης.

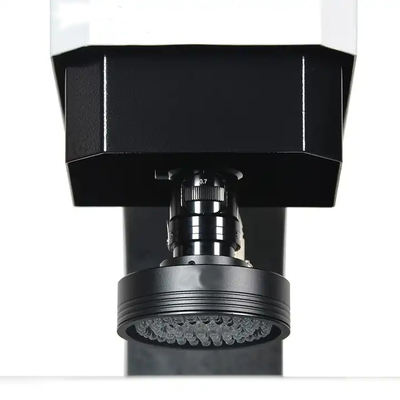

8-τμήμα το λογισμικό ελέγχει τα κυκλικά φω'τα των οδηγήσεων, που παρέχουν τις πολλαπλάσιες γωνίες φωτισμού και τη φωτεινότητα.
-Κατάλληλος για τα μέρη των διαφορετικών μορφών και των υλικών.
Οι παράμετροι φωτισμού μπορούν να καταγραφούν στο πρόγραμμα μέτρησης μερών, και οι χρήστες δεν πρέπει να τις ρυθμίσουν κατά τη διάρκεια της διαδικασίας μέτρησης.
-Φιλικός και κατάλληλος να χρησιμοποιήσει.
| πρότυπο | Gsa-T56 | Gsa-T57 | Gsa-T58 | Gsa-T59 | |
| Διάσταση (χιλ.) (L×W×H) | 550*540*930 | 600*740*980 | 700*840*980 | 800*940*980 | |
| Μέτρηση της σειράς (χιλ.) (X×Y×Z) | 200*100*150 | 300*200*200 | 400*300*200 | 500*400*200 | |
| Μέτρηση της ακρίβειας (μm) | 2.5 + Λ/100 | 3.0 + Λ/100 | |||
| Επανάληψη (μm) | 2.5 | 3 | |||
| Βάρος (κλ) | 140 | 190 | 240 | 290 | |
| Εικόνα και μέτρηση | Κάμερα | Βιομηχανική κάμερα υψηλής ανάλυσης CCD βαθμού | |||
| Φακός | 0.7~4.5X χειρωνακτικός βαθουλωμένος φακός ζουμ με την υψηλή επανάληψη | ||||
| Ενίσχυση | 18~195 Χ | ||||
| Οπτικό πεδίο | 8.1mm ~ 1,3 χιλ. | ||||
| Απόσταση εργασίας | 80 χιλ. | ||||
| Γραμμικό ψήφισμα κλίμακας | 0.5μm (0.1μm προαιρετικά) | ||||
| Οδηγώντας σύστημα | X / Χειρωνακτικός έλεγχος Υ/Ζ | ||||
| Φωτισμός | Φως περιγράμματος 8 τμημάτων των προγραμματίσημων οδηγήσεων του /single τμημάτων δαχτυλιδιών ελαφριών, παράλληλων οδηγήσεων επιφάνειας | ||||
