Λεπτομέρειες:
|
| Επαναλαμβανόμενη ακρίβεια (mm): | 0,005 | Ακρίβεια μέτρησης X ,Y (μm): | 3,0+L/200 |
|---|---|---|---|
| Ανάλυση γραμμικής κλίμακας: | 0,5μm | Ταξίδι με άξονα Z (mm): | 150 (Μπορεί να προσαρμοστεί στα 300 mm) |
| Λογισμικό: | Λογισμικό μέτρησης που έχει αναπτυχθεί μόνος του | Εγγύηση: | 1 χρόνος |
| Υψηλό φως: | Μηχανή μέτρησης γραναζιών FPC,Μηχανή μέτρησης γραναζιών CNC,σύστημα μέτρησης όρασης ακρίβειας 0 |
||

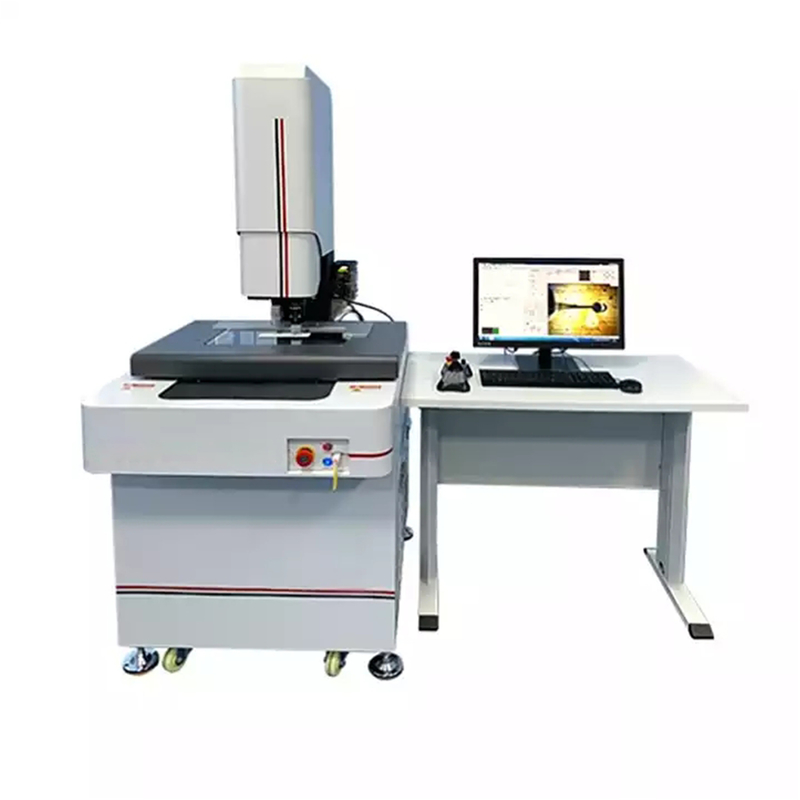

Μηχάνημα μέτρησης γραναζιών βίντεο CNC οπτικού εξοπλισμού πολλαπλών λειτουργιών Vision System
Εισαγωγή προϊόντος:
Το όργανο μέτρησης εικόνας μπορεί να μετρήσει με ακρίβεια σημεία, γραμμές, κύκλους και άλλα στοιχεία και διαθέτει μια ισχυρή λειτουργία εξόδου αναφοράς, η οποία είναι ιδιαίτερα κατάλληλη για τη μέτρηση μεγάλης ποικιλίας προϊόντων σε μεγάλες ποσότητες.
Χρησιμοποιείται ευρέως σε μηχανήματα, ηλεκτρονικά είδη, καλούπια, χύτευση με έγχυση, υλικό, καουτσούκ, ηλεκτρικές συσκευές χαμηλής τάσης, μαγνητικά υλικά, υλικό ακριβείας, σφράγιση ακριβείας, σύνδεσμοι, σύνδεσμοι, τερματικά, κινητά τηλέφωνα, οικιακές συσκευές, υπολογιστές (υπολογιστές), υγροί κρύσταλλοι τηλεοράσεις (LCD), εκτύπωση Πλακέτες κυκλωμάτων (πίνακες κυκλωμάτων, PCB), αυτοκίνητα, ιατρικός εξοπλισμός, ρολόγια, όργανα και άλλες βιομηχανίες.
Αντικείμενο μέτρησης:
LCD, FPC, PCB, πλακέτες κυκλωμάτων, βίδες, ελατήρια, ρολόγια, ρολόγια, μετρητές, σύνδεσμοι (βύσματα σύνδεσης, ακροδέκτες), γρανάζια, έκκεντρα, σπειρώματα, πρότυπα ακτίνας, πρότυπα σπειρωμάτων, καλώδια και καλώδια, εργαλεία, ρουλεμάν, υλικό , Εξαρτήματα σφράγισης , οθόνες, οθόνες δοκιμής, οθόνες τσιμέντου, πίνακες πλέγματος (ατσάλινη πλέξη, πρότυπο SMT) κ.λπ.
Στοιχείο μέτρησης:
Μήκος, πλάτος, ύψος, απόσταση οπών, απόσταση, απόσταση ακίδων, πάχος, τόξο, διάμετρος, ακτίνα, αυλάκωση, γωνία, γωνία R κ.λπ.
Το σώμα του οργάνου μέτρησης εικόνας και τα χαρακτηριστικά της εφαρμογής:
1. Η κινητή συσκευή διαπερνά το σχέδιο μετάδοσης για να επιτύχει σταθερή και γρήγορη κίνηση.
2. Η στήλη και η βάση είναι κατασκευασμένα από δομή γρανίτη υψηλής ακρίβειας, η οποία είναι σταθερή και αξιόπιστη.
3. Εξοπλισμένο με λογισμικό μέτρησης πολλαπλών λειτουργιών SBK-E για την κάλυψη διαφορετικών αναγκών μέτρησης.
4. Τα αρχεία DXF μπορούν να εισαχθούν για γρήγορη ανίχνευση.
5. Τα δεδομένα μέτρησης μπορούν να εισαχθούν σε Word, Excel και AutoCAD.
6. Γραφική λειτουργία εξόδου, εύκολο στην έξοδο των αποτελεσμάτων δοκιμής.
7. Οδηγός εγκάρσιου κυλίνδρου ακριβείας άξονα XY για διασφάλιση της ακρίβειας και της διάρκειας ζωής του μηχανήματος.
8. Ο άξονας Z υιοθετεί την ασημένια γραμμική ράγα οδήγησης για να εξασφαλίσει σταθερή εστίαση στον άξονα Z και να λύσει τη δευτερεύουσα ακρίβεια μέτρησης εστίασης και εικόνας.
9. Φακός υψηλής ευκρίνειας και CCD υψηλής ανάλυσης για μέτρηση προϊόντων υψηλής ευκρίνειας.
10. Ο προηγμένος φακός θέσης καρτών της βιομηχανίας, εύκολος στην επίτευξη εναλλαγής μεγέθυνσης.
Προδιαγραφές:
| Μοντέλο | Εγχειρίδιο GSKA-1510 | Εγχειρίδιο ΓΣΚΑ-2010 | Εγχειρίδιο GSKA-3020 | Εγχειρίδιο GSKA- 4030 |
| Κύριο μέγεθος | 700*560*850 χλστ | 700*560*850 χλστ | 850*600*900 χλστ | 970*670*940 χλστ |
| Μέγεθος μεταλλικής πλατφόρμας | 345*250 χλστ | 345*250 χλστ | 450*350 χλστ | 650*350 χλστ |
| Μέγεθος γυάλινης πλατφόρμας | 220*150 χλστ | 220*150 χλστ | 340*240 χλστ | 480*370 χλστ |
| Πραγματικό παλμικό εγκεφαλικό | 150*100*120 χλστ | 200*100*130 χλστ | 300*200*150 χλστ | 400*300*150 χλστ |
| Βάρος | 130 κιλά | 140 κιλά | 200 κιλά | 250 κιλά |
| Πάτος μηχανής | 00επίπεδο γρανίτης | |||
| Γραμμική ακρίβεια | (3+L/75)μm | |||
| Επιφανειακός φωτισμός | Δακτύλιος LED από εξαιρετικά φωτεινή πηγή ψυχρού φωτός (ρυθμιζόμενη φωτεινότητα) | |||
| Το περίγραμμα λάμπει | LED σούπερ φωτεινό φως στρογγυλότητας (ρυθμιζόμενη φωτεινότητα) | |||
| Υπολογίστε, υπολογίστε τη συνάρτηση | Λογισμικό συστήματος μέτρησης ακριβείας REICA 2.5D | |||
| Δύναμη ανάλυσης | 0,001 χλστ | |||
| Επαναλάβετε την ακρίβεια | 0,002 χλστ | |||
| CCD | SONYchip1/3 έγχρωμο CCD | |||
| προσοφθάλμιο | 0,5X (μπορεί να επιλέξει 1X,2x) | |||
| γυαλί αντικειμένου | 0,7X~4,5X συντελεστής ενίσχυσης 20X~120X | |||
| παροχή ηλεκτρικού ρεύματος | AC90~264V 50/60Hz | |||
| Φορτώνω | 30 κιλά | |||
Προτεινόμενος πίνακας: Ικανότητα φόρτωσης≥350KG;διάσταση (Μ*Π*Υ): 1000×600×500(mm)
Οι Υπηρεσίες μας:
δεσμευόμαστε να προσφέρουμε προϊόντα υψηλής ποιότητας και ικανοποιητικές υπηρεσίες στους πελάτες μας.Βλέπουμε την εξυπηρέτηση μετά την πώληση με τη σημασία που της αξίζει.
Εάν αντιμετωπίζετε κάποιο πρόβλημα, αφήστε τη γνώση των προϊόντων και τη συλλογική μας εμπειρία να ελαχιστοποιήσουν την ταλαιπωρία σας.
Σας προσφέρουμε υποστήριξη εκκίνησης, υπηρεσίες μέτρησης, συντήρηση, επισκευές, αναβαθμίσεις και μετασκευές.Μπορείτε να βασιστείτε σε εμάς.
Αφοσιωνόμαστε στην παροχή συνεχούς τεχνικής υποστήριξης και υπηρεσιών, συμπεριλαμβανομένων, ενδεικτικά, των εξής:
1. Έλεγχος και βελτίωση της διαδικασίας.
2. Εκπαίδευση και αναβάθμιση μηχανημάτων.
3. Μηχανήματα, μετρολογία, πωλήσεις και υπηρεσίες.
4. Ειδική επισκευή και ανακαίνιση συντήρησης.
5. Συμβουλευτικές και συμβουλευτικές υπηρεσίες.
6. Ηλεκτρονική τεχνική υποστήριξη.
7. Επιτόπια εκπαίδευση και εξυπηρέτηση μετά την πώληση από τους διανομείς μας σε όλο τον κόσμο.
Οι υπηρεσίες υποστήριξής μας αφορούν κυρίως Προβολέα Προφίλ, Σύστημα μέτρησης βίντεο (VMS), Σύστημα μέτρησης συντεταγμένων (CMS), Προρυθμιστή εργαλείων, συμβολόμετρο λευκού φωτός, όργανο μέτρησης ύψους, γραμμική κλίμακα, ψηφιακή ανάγνωση, IC, λογισμικό μέτρησης.
