Λεπτομέρειες:
|

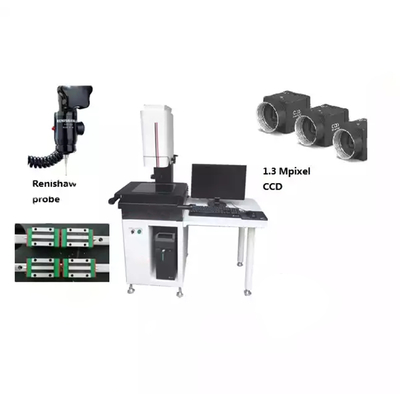

| Οπτική Μεγέθυνση: | 0,7-4,5Χ | Προαιρετικός ανιχνευτής: | Renishaw MCP PROBE |
|---|---|---|---|
| Ανάλυση γραμμικής κλίμακας: | 0,5μm | Ταξίδι με άξονα Z (mm): | 150 (Μπορεί να προσαρμοστεί στα 300 mm) |
| Λογισμικό: | Λογισμικό μέτρησης που έχει αναπτυχθεί μόνος του | Εγγύηση: | 1 χρόνος |
| Υψηλό φως: | Σύστημα μέτρησης όρασης 60 Hz,σύστημα μέτρησης όρασης 0,7 X |
||

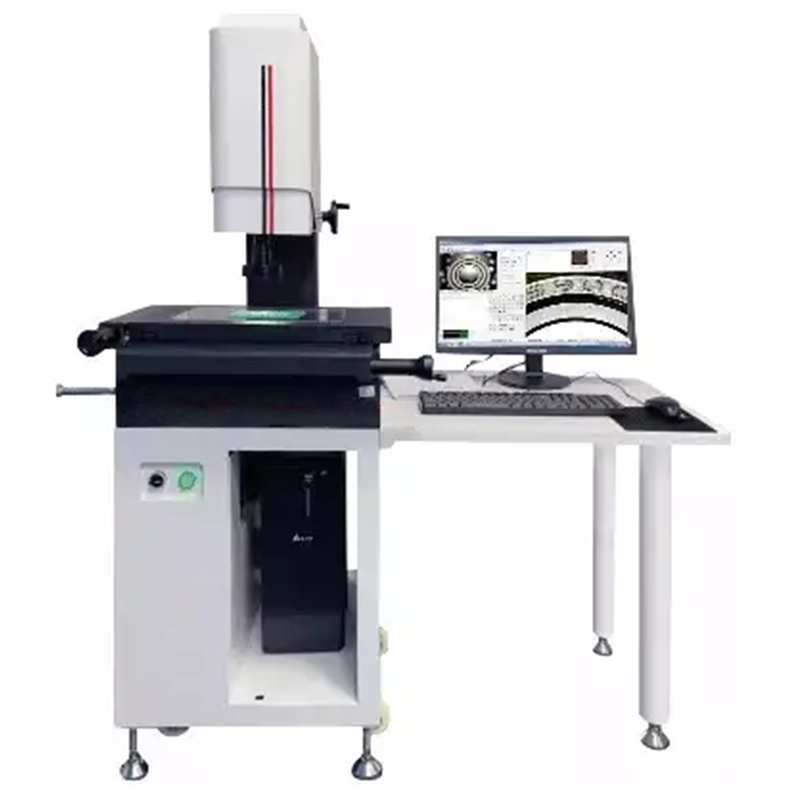

Οπτικό όργανο μέτρησης δύο διαστάσεων Τρισδιάστατο σύστημα μέτρησης όρασης
Η αρχή του:
Το χειροκίνητο όργανο μέτρησης εικόνας είναι η χρήση αντικειμενικού φακού ζουμ για μεγέθυνση του μετρούμενου αντικειμένου, μέσω της συσκευής βιομηχανικής κάμερας CCD για την εισαγωγή της εικόνας στον υπολογιστή, η ενισχυμένη εικόνα του μετρούμενου αντικειμένου μεταδίδεται στο λογισμικό μέτρησης, για μη επαφή, αποτελεσματική ανίχνευση διαφόρων σύνθετων μετρήσεων γεωμετρίας τεμαχίου.
Χαρακτηριστικά Προϊόντος:
Σε σύγκριση με το αυτόματο όργανο μέτρησης εικόνας, οι τρεις άξονες του αυτόματου οργάνου μέτρησης εικόνας κινούνται από κινητήρες, οι οποίοι μπορούν να πραγματοποιήσουν αυτόματη μέτρηση.Χειροκίνητο όργανο μέτρησης εικόνας τριών αξόνων από τη μέτρηση χειροκίνητου χειριστή.Το μειονέκτημα είναι ότι η ταχύτητα μέτρησης είναι αργή, η ακρίβεια των επαναλαμβανόμενων μετρήσεων είναι κακή.Τα πλεονεκτήματα είναι το χαμηλό κόστος, η λειτουργία χωρίς προγραμματισμό, η πιο βολική δοκιμή ενός προϊόντος.Με την ανάπτυξη της τεχνολογίας αυτόματου ελέγχου, το χειροκίνητο όργανο μέτρησης εικόνας έχει αντικατασταθεί από το αυτόματο όργανο μέτρησης εικόνας.
χρήση:
Είναι κατάλληλο για μέτρηση χωρίς επαφή εξαρτημάτων σφράγισης, πλαστικών εξαρτημάτων, λεπτής μεμβράνης, εύκολης παραμόρφωσης, εύκολης ζημιάς και μικρού μεγέθους του τεμαχίου εργασίας, όπως καουτσούκ, πλαστικό, υλικό, ρολόγια, ελαφριά βιομηχανία και άλλες βιομηχανίες.
Προδιαγραφές:
| Μοντέλο | Εγχειρίδιο GSKA-1510 | Εγχειρίδιο ΓΣΚΑ-2010 | Εγχειρίδιο GSKA-3020 | Εγχειρίδιο GSKA- 4030 |
| Κύριο μέγεθος | 700*560*850 χλστ | 700*560*850 χλστ | 850*600*900 χλστ | 970*670*940 χλστ |
| Μέγεθος μεταλλικής πλατφόρμας | 345*250 χλστ | 345*250 χλστ | 450*350 χλστ | 650*350 χλστ |
| Μέγεθος γυάλινης πλατφόρμας | 220*150 χλστ | 220*150 χλστ | 340*240 χλστ | 480*370 χλστ |
| Πραγματικό παλμικό εγκεφαλικό | 150*100*120 χλστ | 200*100*130 χλστ | 300*200*150 χλστ | 400*300*150 χλστ |
| Βάρος | 130 κιλά | 140 κιλά | 200 κιλά | 250 κιλά |
| Πάτος μηχανής | 00επίπεδο γρανίτης | |||
| Γραμμική ακρίβεια | (3+L/75)μm | |||
| Επιφανειακός φωτισμός | Δακτύλιος LED από εξαιρετικά φωτεινή πηγή ψυχρού φωτός (ρυθμιζόμενη φωτεινότητα) | |||
| Το περίγραμμα λάμπει | LED σούπερ φωτεινό φως στρογγυλότητας (ρυθμιζόμενη φωτεινότητα) | |||
| Υπολογίστε, υπολογίστε τη συνάρτηση | Λογισμικό συστήματος μέτρησης ακριβείας REICA 2.5D | |||
| Δύναμη ανάλυσης | 0,001 χλστ | |||
| Επαναλάβετε την ακρίβεια | 0,002 χλστ | |||
| CCD | SONYchip1/3 έγχρωμο CCD | |||
| προσοφθάλμιο | 0,5X (μπορεί να επιλέξει 1X,2x) | |||
| γυαλί αντικειμένου | 0,7X~4,5X συντελεστής ενίσχυσης 20X~120X | |||
| παροχή ηλεκτρικού ρεύματος | AC90~264V 50/60Hz | |||
| Φορτώνω | 30 κιλά | |||
Προτεινόμενος πίνακας: Ικανότητα φόρτωσης≥350KG;διάσταση (Μ*Π*Υ): 1000×600×500(mm)
Οι Υπηρεσίες μας:
δεσμευόμαστε να προσφέρουμε προϊόντα υψηλής ποιότητας και ικανοποιητικές υπηρεσίες στους πελάτες μας.Βλέπουμε την εξυπηρέτηση μετά την πώληση με τη σημασία που της αξίζει.
Εάν αντιμετωπίζετε κάποιο πρόβλημα, αφήστε τη γνώση των προϊόντων και τη συλλογική μας εμπειρία να ελαχιστοποιήσουν την ταλαιπωρία σας.
Σας προσφέρουμε υποστήριξη εκκίνησης, υπηρεσίες μέτρησης, συντήρηση, επισκευές, αναβαθμίσεις και μετασκευές.Μπορείτε να βασιστείτε σε εμάς.
Αφοσιωνόμαστε στην παροχή συνεχούς τεχνικής υποστήριξης και υπηρεσιών, συμπεριλαμβανομένων, ενδεικτικά, των εξής:
1. Έλεγχος και βελτίωση της διαδικασίας.
2. Εκπαίδευση και αναβάθμιση μηχανημάτων.
3. Μηχανήματα, μετρολογία, πωλήσεις και υπηρεσίες.
4. Ειδική επισκευή και ανακαίνιση συντήρησης.
5. Συμβουλευτικές και συμβουλευτικές υπηρεσίες.
6. Ηλεκτρονική τεχνική υποστήριξη.
7. Επιτόπια εκπαίδευση και εξυπηρέτηση μετά την πώληση από τους διανομείς μας σε όλο τον κόσμο.
Οι υπηρεσίες υποστήριξής μας αφορούν κυρίως Προβολέα Προφίλ, Σύστημα μέτρησης βίντεο (VMS), Σύστημα μέτρησης συντεταγμένων (CMS), Προρυθμιστή εργαλείων, συμβολόμετρο λευκού φωτός, όργανο μέτρησης ύψους, γραμμική κλίμακα, ψηφιακή ανάγνωση, IC, λογισμικό μέτρησης.
