Λεπτομέρειες:
|
| Πολλαπλό ζουμ (οθόνη 17 ιντσών): | 20x-120x, 30x-225x | CCD: | Έγχρωμο, 1/3 ίντσας, 8000000 PX |
|---|---|---|---|
| Απόσταση εργασίας: | 82 χιλιοστά | Ψήφισμα: | 0,0001 χλστ |
| Επανάληψη: | 1,5 χιλ | Εξουσιοδότηση: | 1 έτος |
| Υψηλό φως: | 120x τηλεοπτική μετρώντας μηχανή,225x τηλεοπτική μετρώντας μηχανή,CNC όραμα που μετρά τη μηχανή |
||

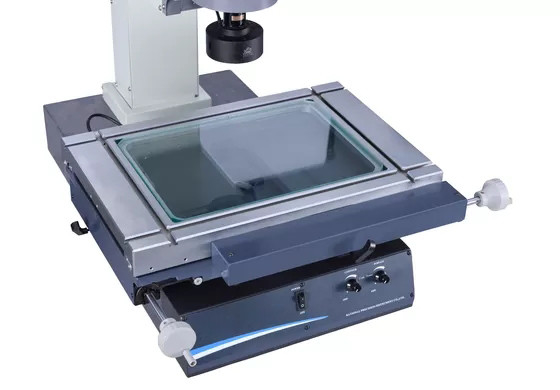

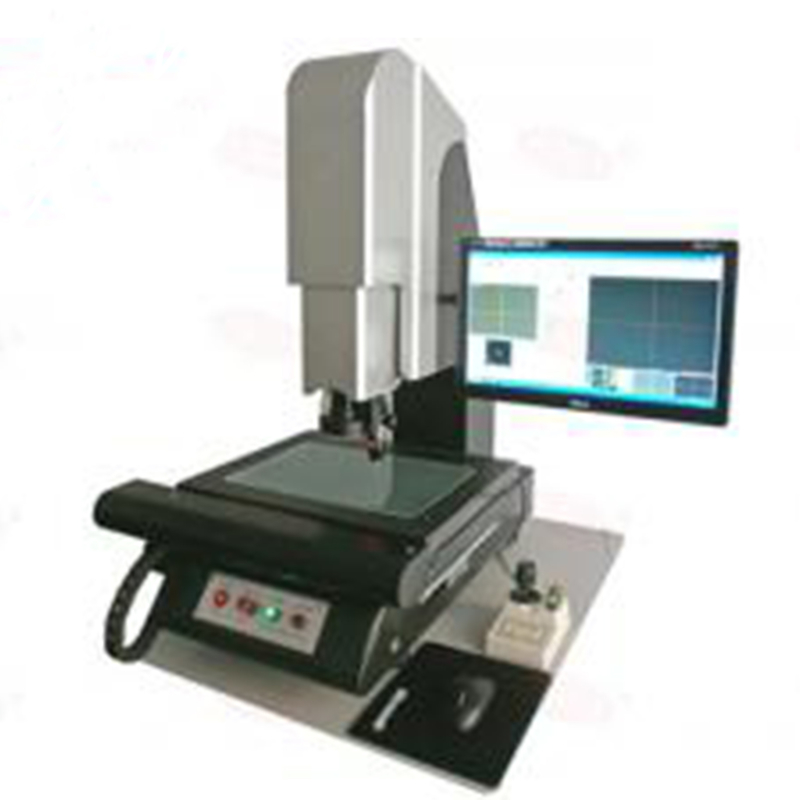

Τηλεοπτική μετρώντας μηχανή εργαστηρίων ελέγχου υπολογιστών, οπτικό CNC όραμα που μετρά τη μηχανή
Εφαρμογή με την τηλεοπτική μηχανή μέτρησης:
Αυτόματο CMM που μετρά τη μηχανή έχει ως σκοπό να κάνει το τρισδιάστατο κομμάτι εργασίας στην κλίση, κύκλος, τάφρος, στήλες, σφαίρα, διάσταση, μειλίχια
τρύπες καθώς επίσης και τα geometricalterms όπως η απόσταση μεταξύ των στοιχείων και των γωνιών. Και χρησιμοποιείται ευρέως στο mechinery, ηλεκτρονική,
κινητές συναρμολογήσεις, εγχώριες συσκευές, συνδετήρας, συναρμολογήσεις μηχανών, προσάρτημα ακρίβειας, πλαστικό, υλικό, circumjacentfields του υπολογιστή και ούτω καθεξής
και άλλες βιομηχανίες.
ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ ΓΝΏΡΙΣΜΑ & ΑΠΟΔΟΣΗ:
1. Η υψηλή ακριβής μαρμάρινη βάση με τον ιδιαίτερα άκαμπτο στυλοβάτη περίπτωσης εισάγεται και παρείχε έναν πολύ σταθερό πάγκο εργασίας για το ολόκληρο 2$ο όραμα που μετρά τη μηχανή
2. Το σύστημα κινήσεων υιοθετεί την ακριβή ράγα ολισθαινόντων ρυθμιστών Β με την υψηλή γραμμικότητα που μπορεί να επιτύχει την υψηλότερη εξεταστική ακρίβεια
3. Κάμερα βιομηχανικών προτύπων 600TVA CCD χρώματος που εξοπλίζεται εδώ στην απάντηση για την υψηλή απαίτηση
4. Προγραμματίσημος 3 βρόχος 8 δροσερή πηγή φωτός επιφάνειας των οδηγήσεων ζώνης, direct-axis φως πλαισίων (ομοαξονικός ελαφρύς προαιρετικός)
5. Η υψηλή ακριβής οπτική κλίμακα είναι εξοπλισμένη με την ακρίβειά της μέχρι 0.001mm
6. Ανεξάρτητα-αναπτυγμένη η μέτρηση του λογισμικού μπορεί να επιτύχει μια εύκολη μέθοδο προγραμματισμού με το χέρι
ΟΡΑΜΑ ΠΟΥ ΜΕΤΡΑ ΤΙΣ ΤΕΧΝΙΚΕΣ ΠΑΡΑΜΕΤΡΟΥΣ ΜΗΧΑΝΩΝ:
| Πρότυπο | Gska-2010 | Gska-3020 | Gska-4030 | ||
| Μέτρηση του ταξιδιού | |||||
| Ταξίδι Χ-άξονα | 200mm | 300mm | 400mm | ||
| Ταξίδι Υ-άξονα | 100mm | 200mm | 300mm | ||
| Ζ - ταξίδι άξονα (προαιρετικό) | 150mm | 150mm | 150mm | ||
| Πάγκος εργασίας | |||||
| πάγκος κραμάτων αργιλίου | 360×260mm | 570×355mm | 670×460mm | ||
| Πάγκος γυαλιού | 260×160mm | 354×254mm | 459×359mm | ||
| Μεταφέρων | 30kg | 50kg | 50kg | ||
| Όραμα & μέτρηση του συστήματος | |||||
| CCD | Χρωματισμένη υψηλή ανάλυση κάμερα με 600TVA | ||||
| Φακός ζουμ | Φακός ζουμ 0.7-4.5X (ομοαξονικός ελαφρύς προαιρετικός) | ||||
| Αναλογία ενίσχυσης εικόνας | 30-230X | ||||
| Απόσταση εργασίας | 82mm | ||||
| Ψήφισμα | 0.0001mm | ||||
| Επανάληψη | 1.5um | ||||
| Μέτρηση της ακρίβειας (μm) |
X-$L*Y άξονας ≦ (3+L/200) um, Άξονας Ζ (όραμα που μετρά) ≦ (5+L/200) um |
||||
| Συνολικά (χιλ.) | 900×720×1700 | 980×620×1600 | 1130×750×1600 | ||
| Ακαθάριστο βάρος (κλ) | 160kg | 230kg | 320kg | ||
| Φωτίζοντας σύστημα | Προγραμματίσημο φως επιφάνειας 8-ζώνης 3-βρόχων & φως πλαισίων | ||||
| Εισαγωγή δύναμης | 220V±10% (εναλλασσόμενο ρεύμα) 50HZ |
||||
Υπηρεσίες υποστήριξης πελατών:
Ø εγκατάσταση
Ø κατάρτιση (εκπαιδευτικοί υπάλληλοι πελατών)
Ø βαθμολόγηση
Ø προληπτική συντήρηση
Ø μέρη αντικατάστασης
Ø βοήθεια μέσω του τηλεφώνου ή Διαδικτύου
Ø επιτόπια διάγνωση και επισκευή/on-line διάγνωση και επισκευή
